차량용 HUD 구입 (M7)

차량용 HUD 를 구입했다.

운전대 부근에 있는 속도계를 운전하면서 보기엔 위험해서, 운전할때 시야 내에서 속도를

바로 확인하려 HUD를 하나 골라봤다.

알리에서 가장 인기있는 제품이 M7 제품인데, 국내에서도 알리구입가와 큰 차이 없는 가격으로

구매가 가능해서 국내에서 주문했다.

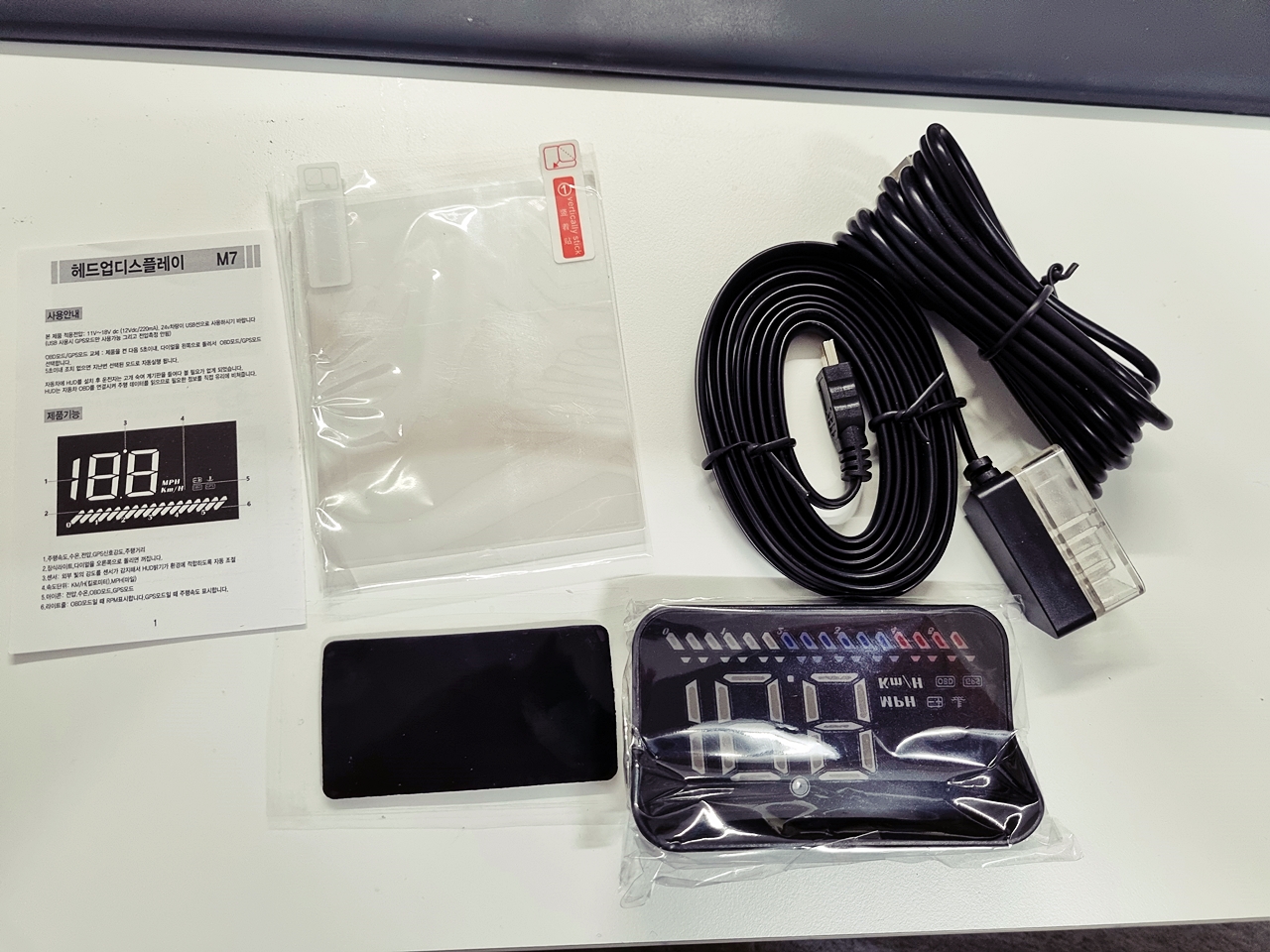

제품 구성품은 이렇게 생겼다.

설명서, 반사필름, 밀림방지 고무판, 본체, USB케이블 , ODB2 케이블

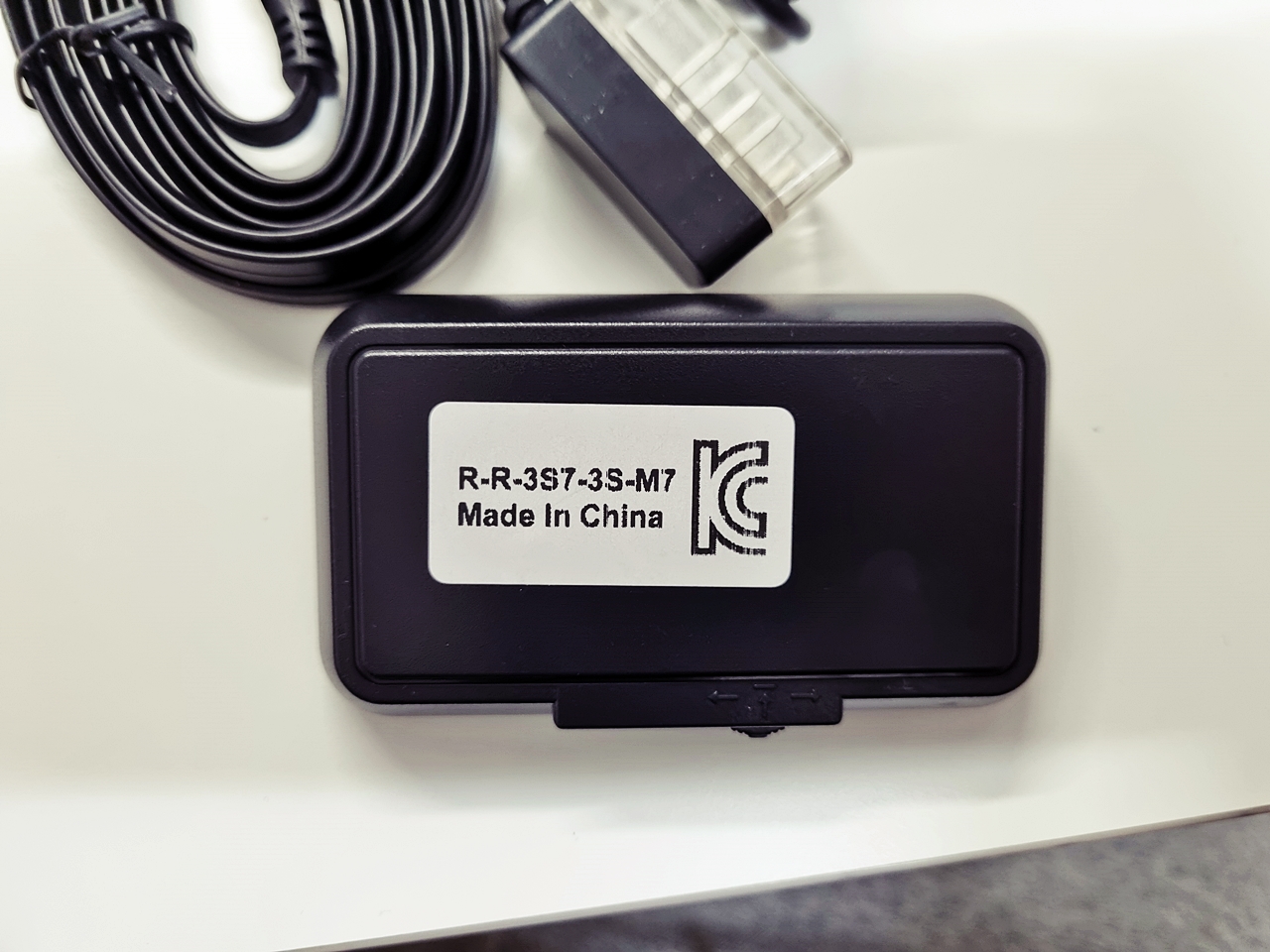

KC인증 받음

하단에는 좌우와 꾹누르면 선택 기능이 있는 다이얼이 달려 있고, 그 옆에 USB 미니B 타입 슬롯이 있다.



이제품은 위 구성품에서 알수 있듯 USB 와 OBD2 연결방식을 지원하는데, USB로 하면 매립이 어렵고

OBD2 방식은 상시전원 사용으로 인한 방전과, 오작동 우려가 있다고 해서

USB케이블을 잘라서 퓨즈박스 매립을 하기로 마음먹었다.

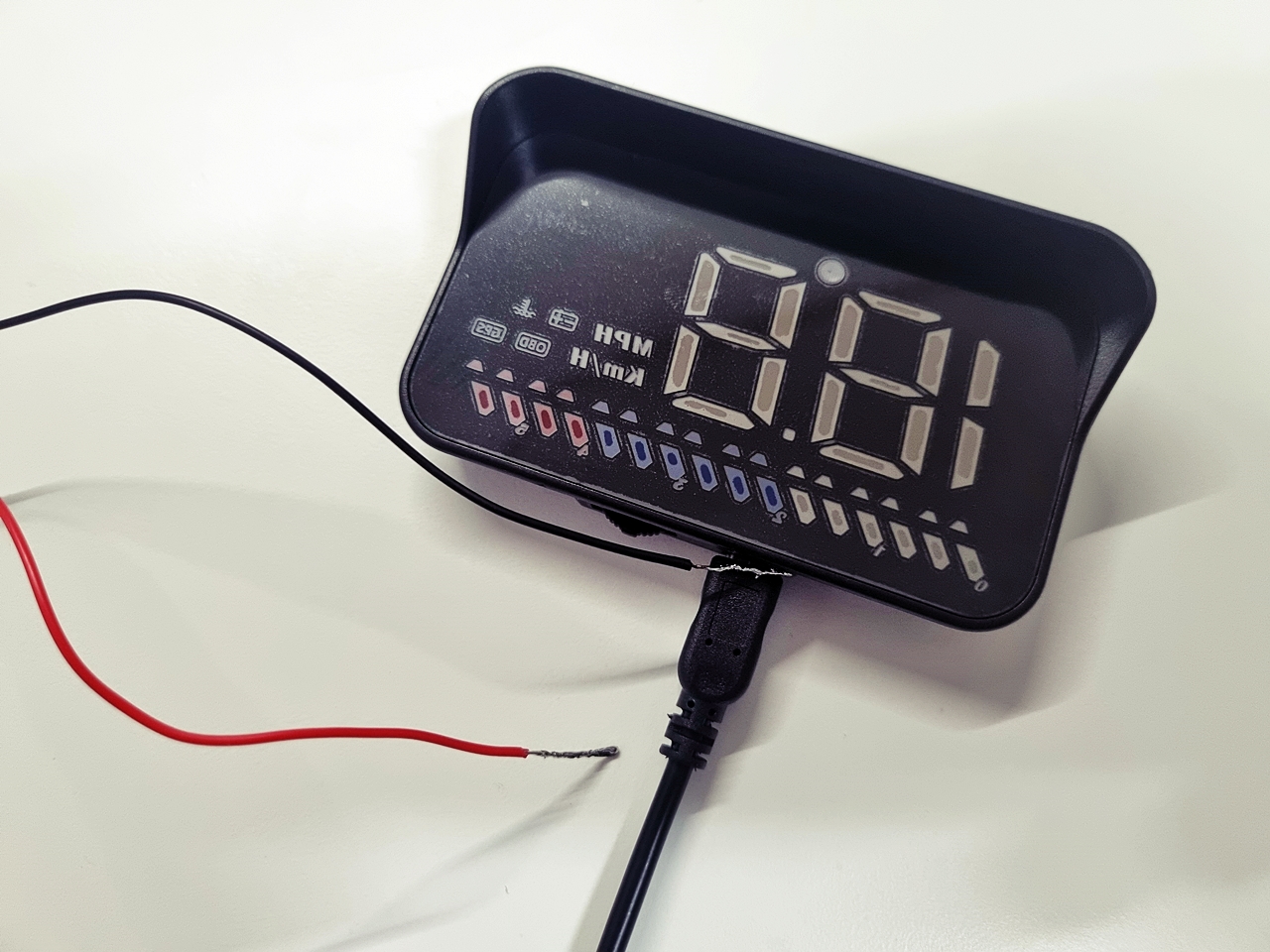

USB 단자를 자르면 위와 같이 검은색과 빨간색 선 달랑 2개만 나온다.

원래 USB케이블은 데이터 선 2가닥이 더 있는데, 이녀석은 전원공급만 하면 되는거라서 그런지

딱 필요한 GND 와 ACC선만 존재했다.



선을 좀 길게 잘라서, 몇바퀴 꼬은후 다시 절반을 아래쪽으로 접어서 다시 꼬았고

거기에 납칠을 한 모습이 저 모습이다.

생각보다 전선굵기가 얇아서 저정도 굵기가 최선이다.



검은색(GND)은 퓨즈박스 근처에 있는 볼트풀어서 차체에 고정 시켰고

빨간색(ACC)는 퓨즈박스 내 ACC전원을 찾아서 넣음



선 연결하는것은 일도 아니었는데, A필러가 이중락킹방식이라서 해체하는데 꽤 애 먹었다.

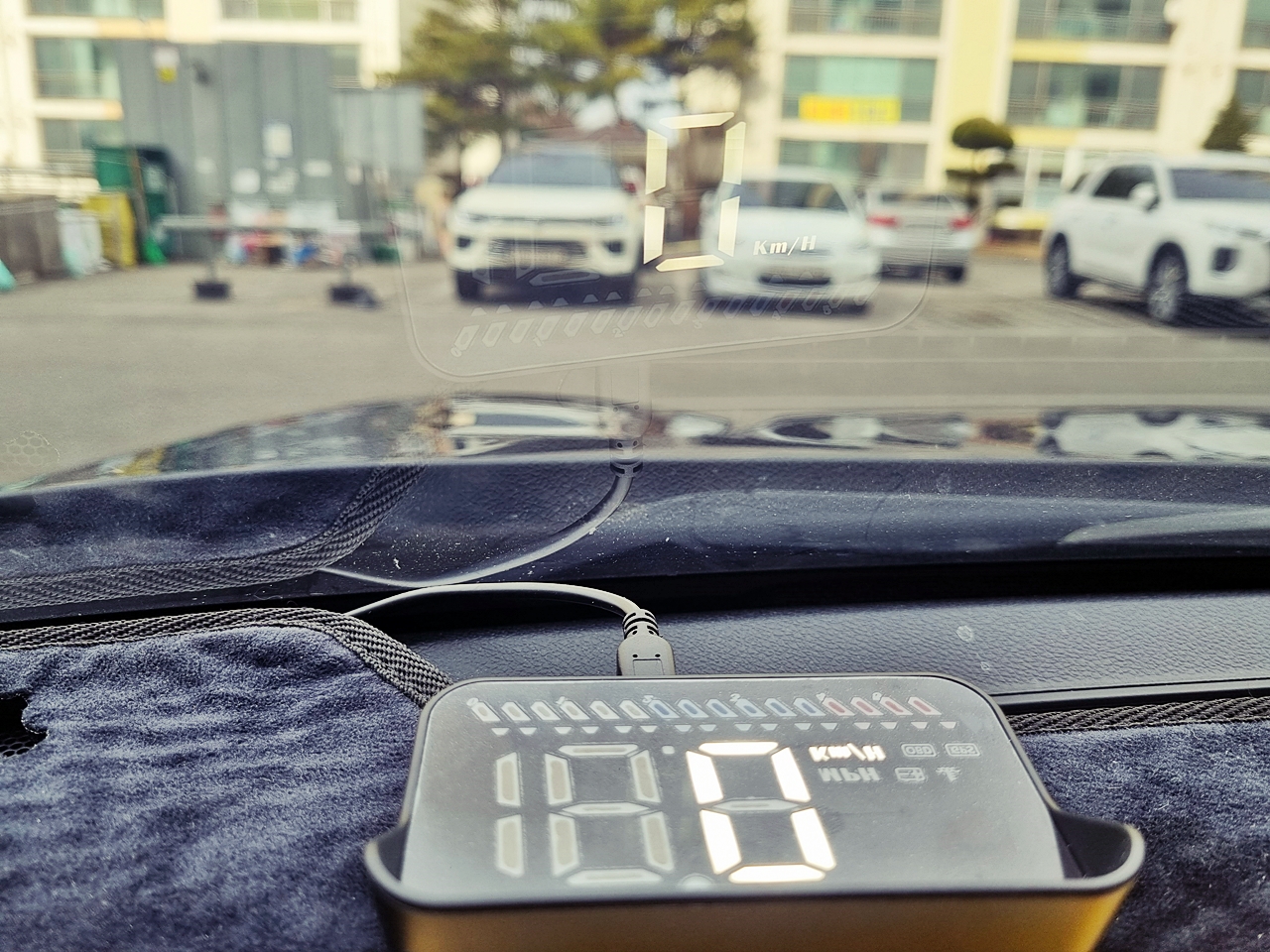

설치 후 모습

잘 보여서, 기본제공하는 필름은 안붙이기로 했다.

주말에 본가 방문할때 활용좀 해봐야지~
