니로에 설치하려고 2년전에 사둔건데, 이제 것 설치를 미루고 있다가 이제 마음먹고 설치를 해보기로 했다.



창고에 오래 있어서 구기고 긁혔으나 비닐로 봉인되어 있어서 타격 1도 없음

개봉박두

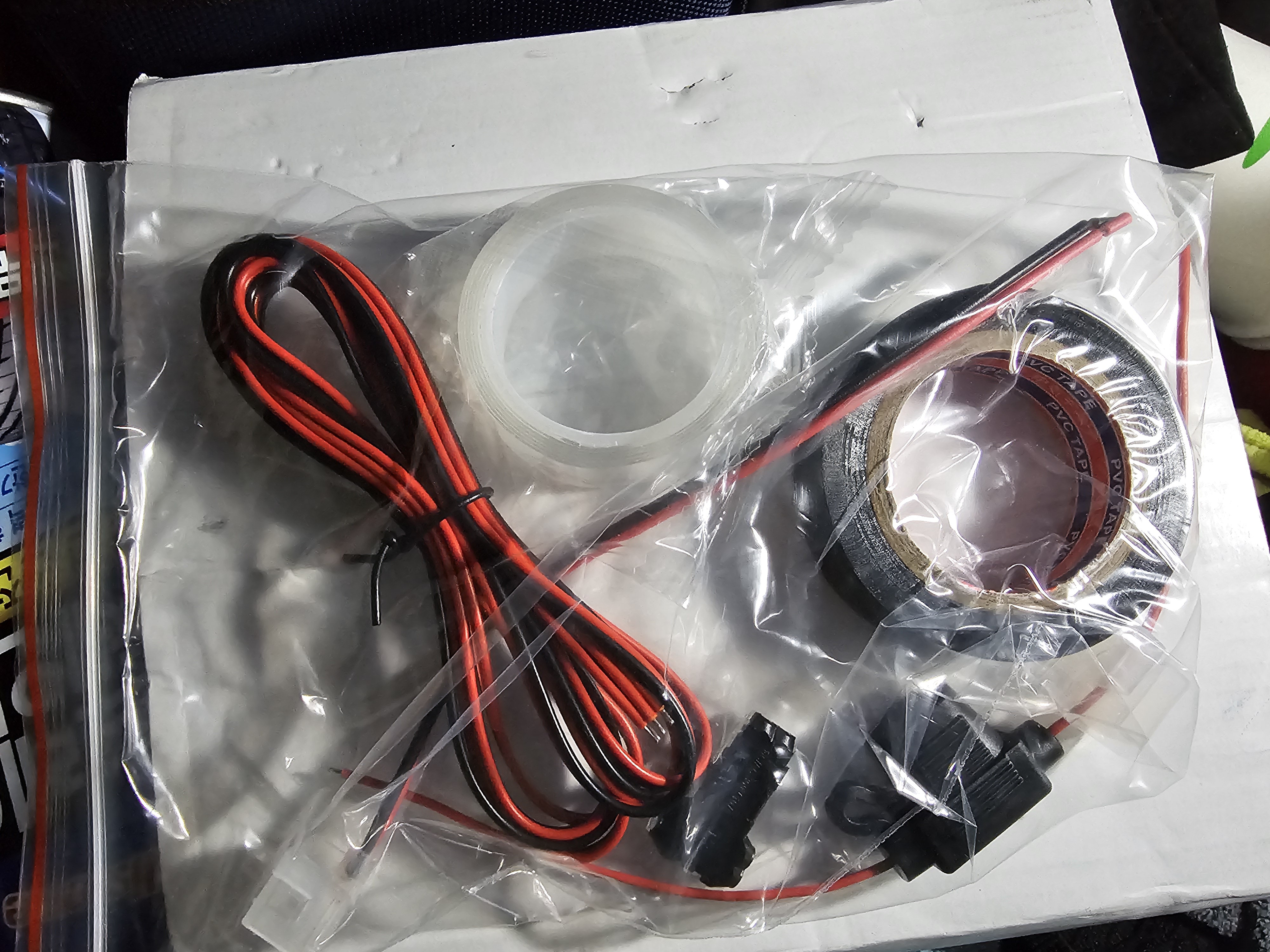

연장케이블 , 투명 실리콘 테이프, 검은 절연테이프 등 필요 도구가 모두 들어 있다.

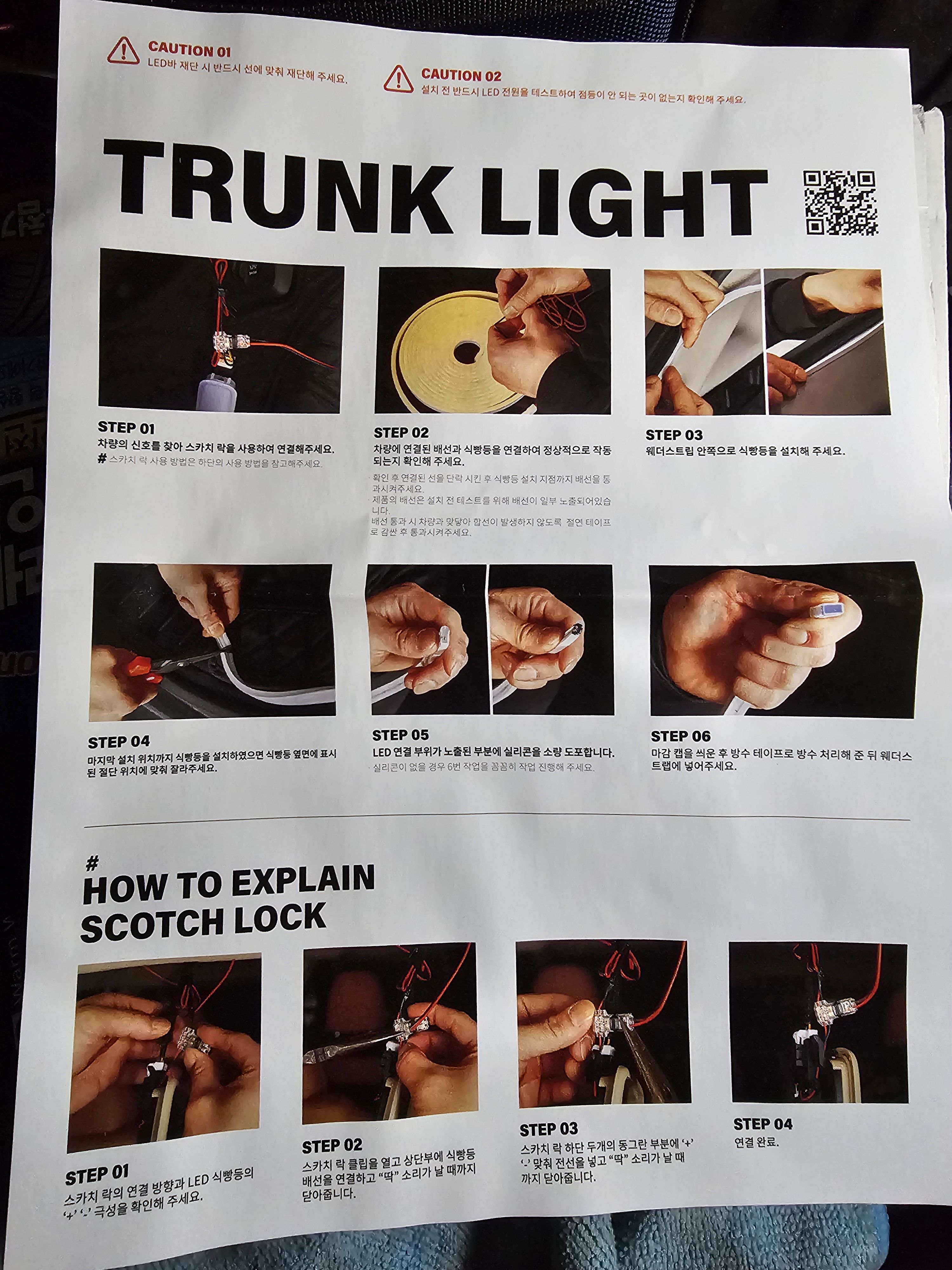

설명서만 봐도 설치하는데 문제 없음.

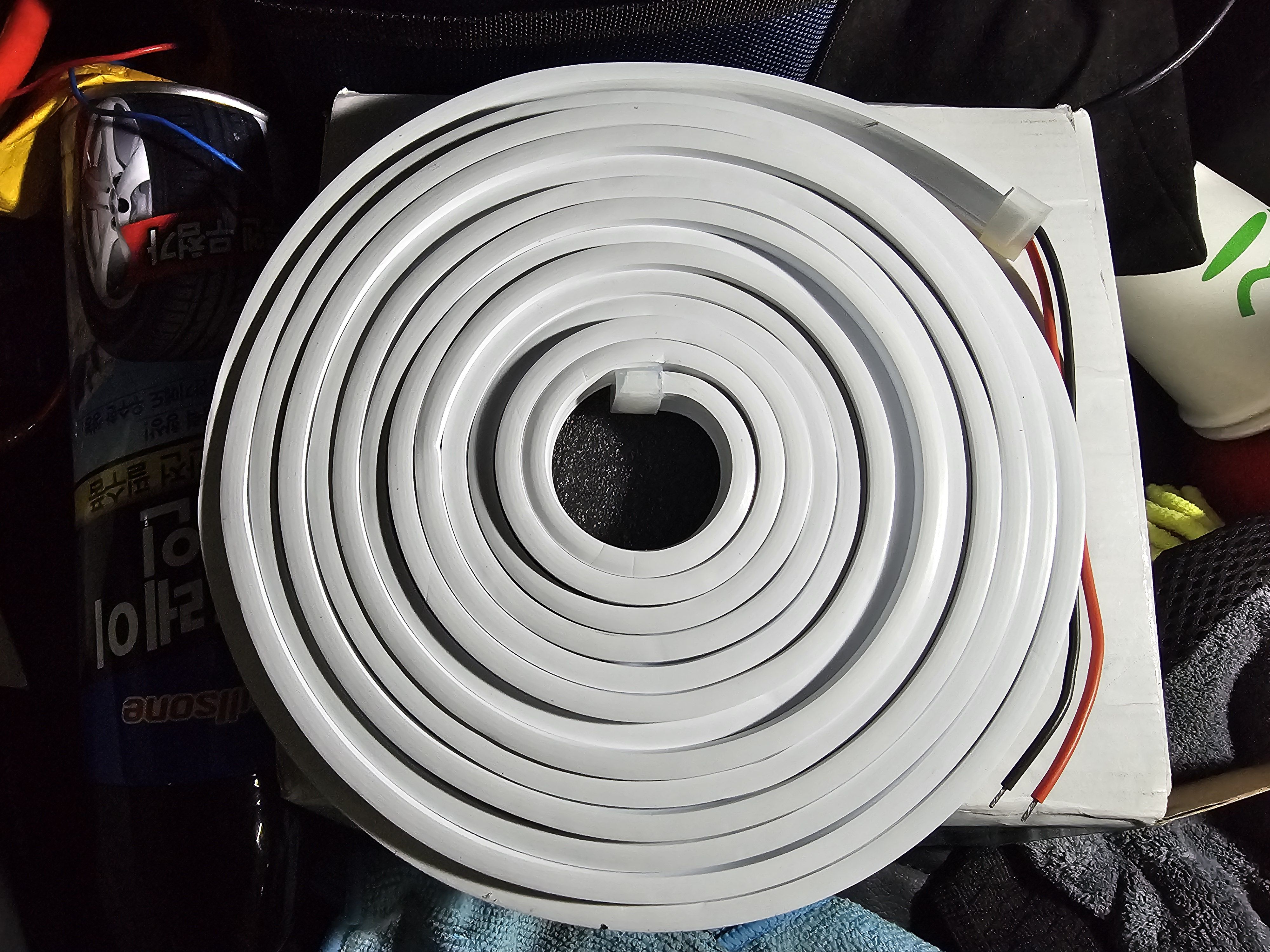

두둥! 이것이 핵심 부속인 면 발광다이오드 (LED)

트렁크를 열면 보이는 유일한 등, 저것을 열어서 전기를 공급받아야 한다.

얇은 일자 드라이버로 바로 저위치에 있는 작은 홈에 밀어넣어 들어올리면 들려진다.

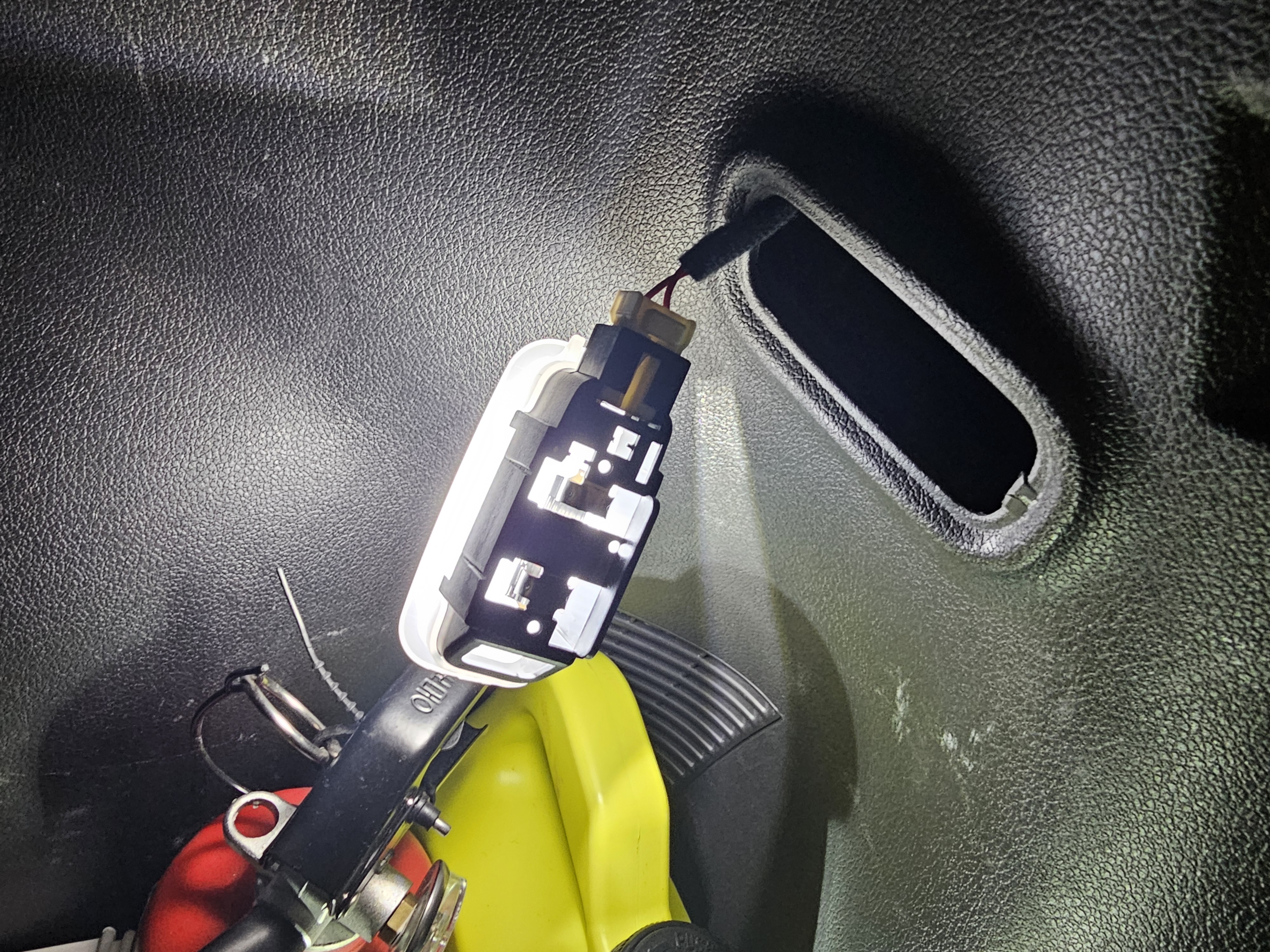

이렇게 빠짐

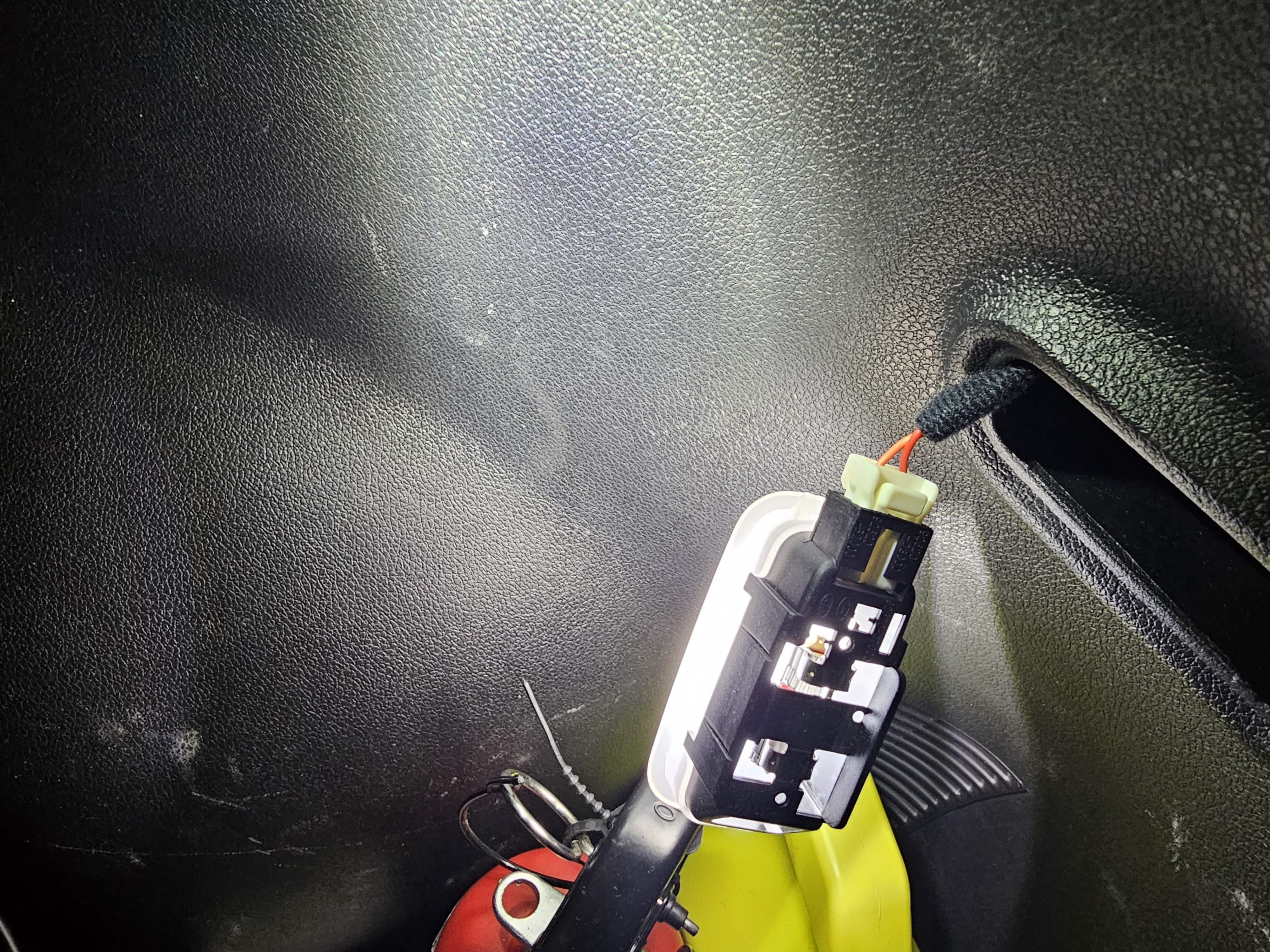

나중에 저기 보이는 저 주황색과 빨간색 선에

면 발광다이오드에서 나온 빨간선과 검은선을 연장선을 통해 연장하여 연결해야한다.

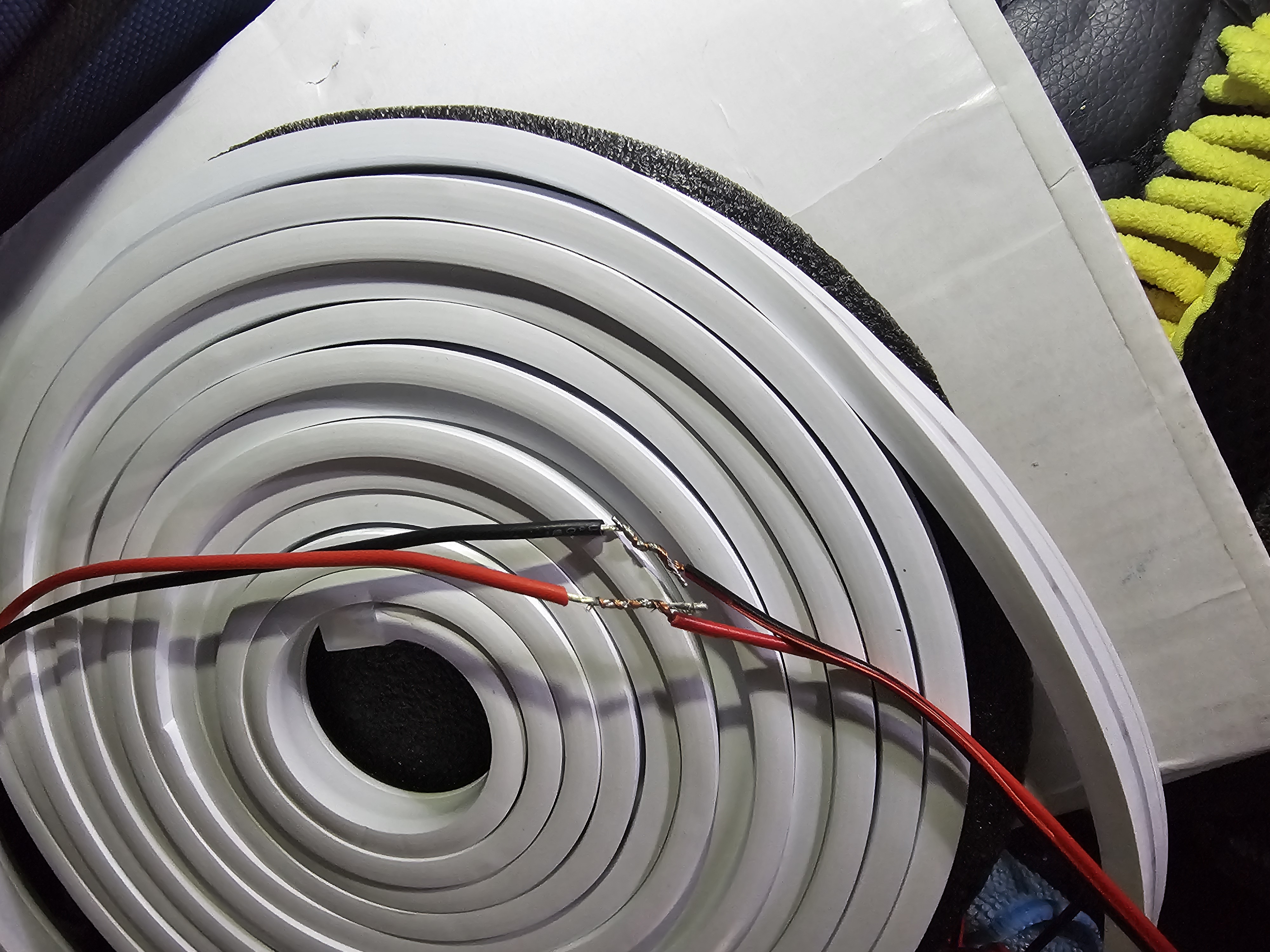

일단 면 발광다이오드의 흑색과 적색선과 구성품으로 들어있는 연장선을 연결한다.

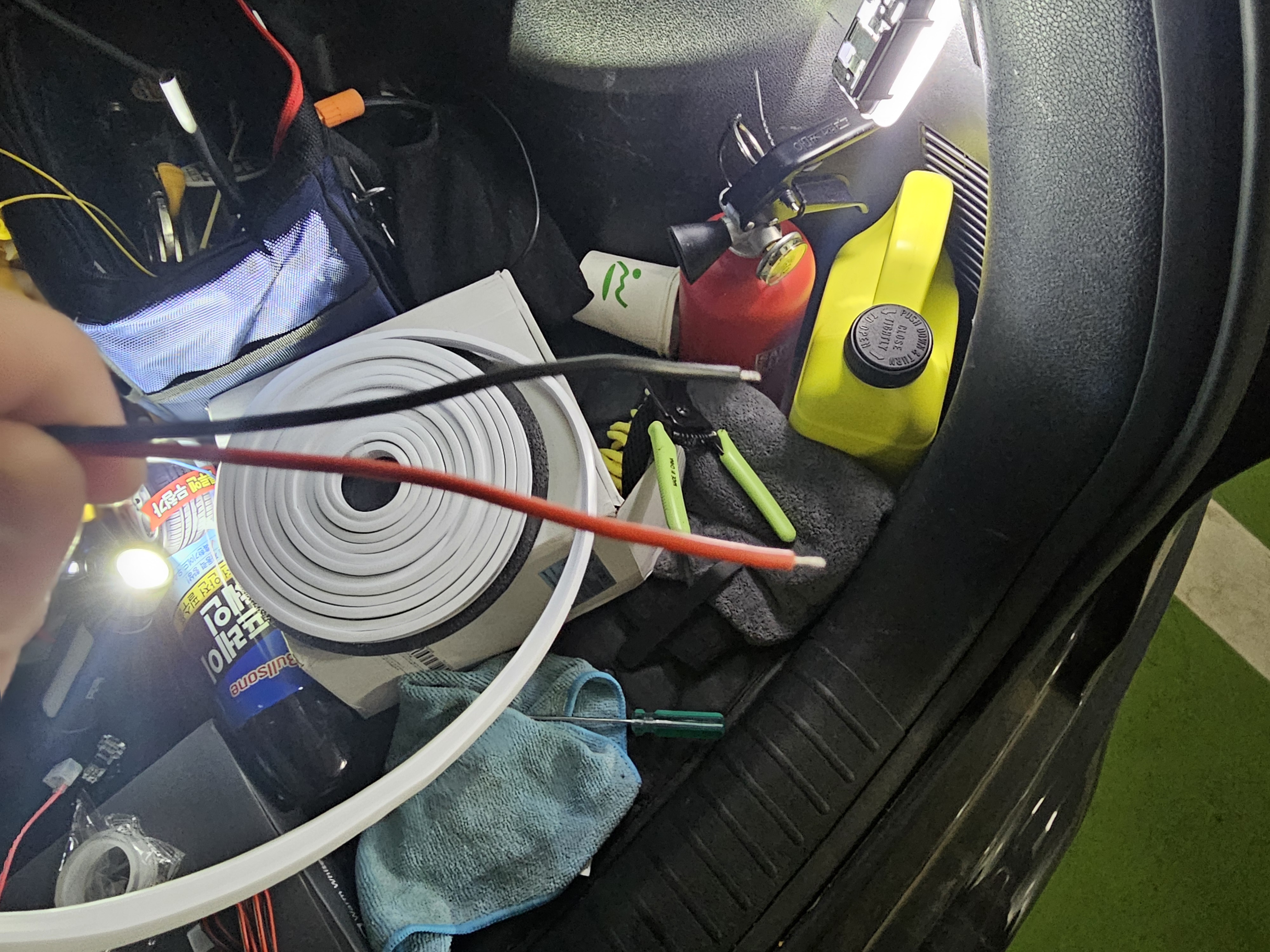

피복 벗겨진 부분을 짧기 때문에 연결이 쉽지 않으므로 스트리퍼나 니퍼로 피복을 더 벗겨 주고 선을 꼬아서 저런식으로 연결해준다. 인두기가 있는 경우 집에서 납땜 해오는게 베스트임.



그리고 노출된 전선을 검은색 절연 테이프로 여러번 돌려서 감싸 준다.

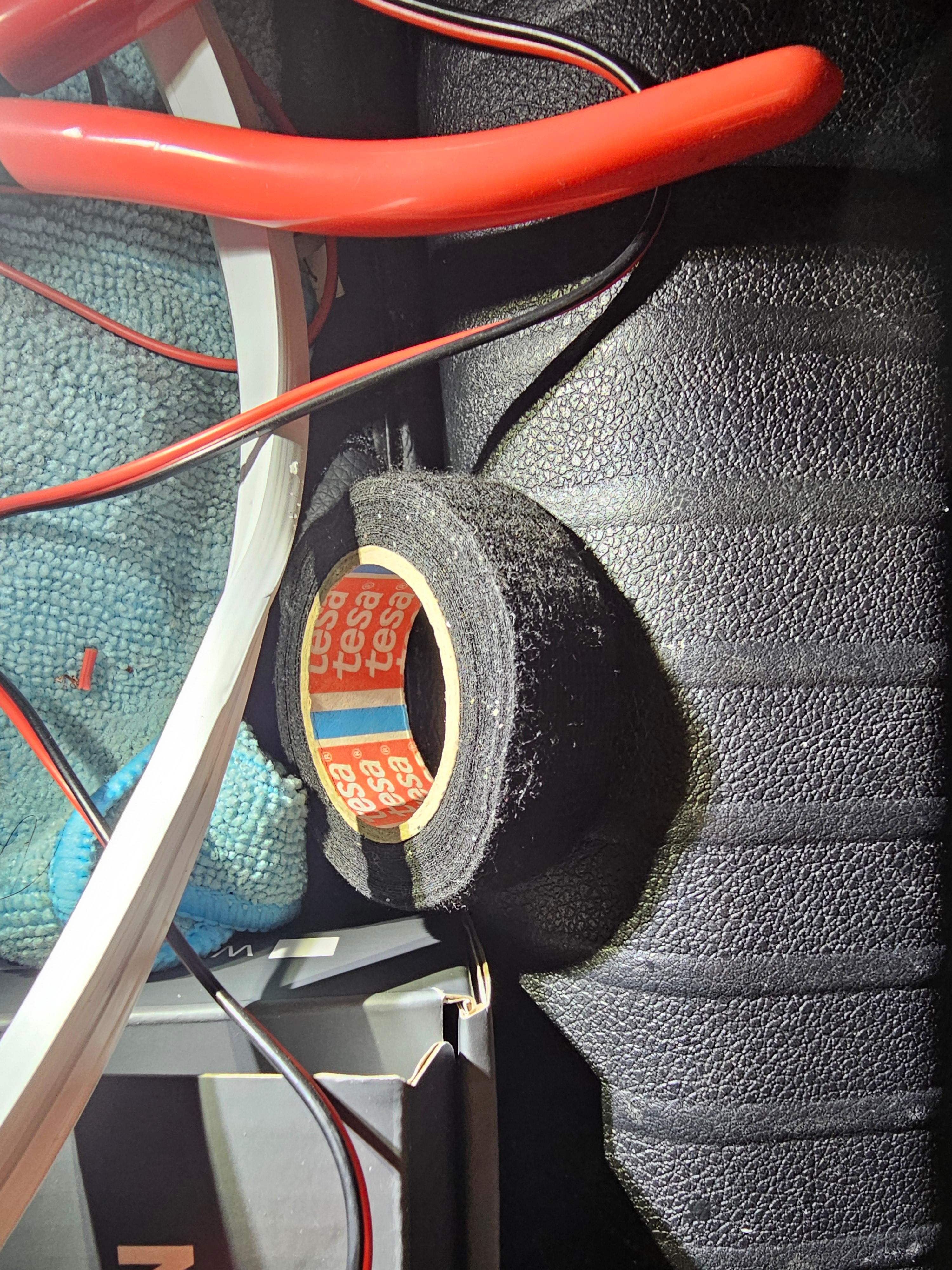

이런 면테이프가 있는 경우 절연테이프 위에 추가로 감아주면 나중에 잡소리가 나는 것을 예방할 수 있다.

(이 것은 기본 구성품이 아님)

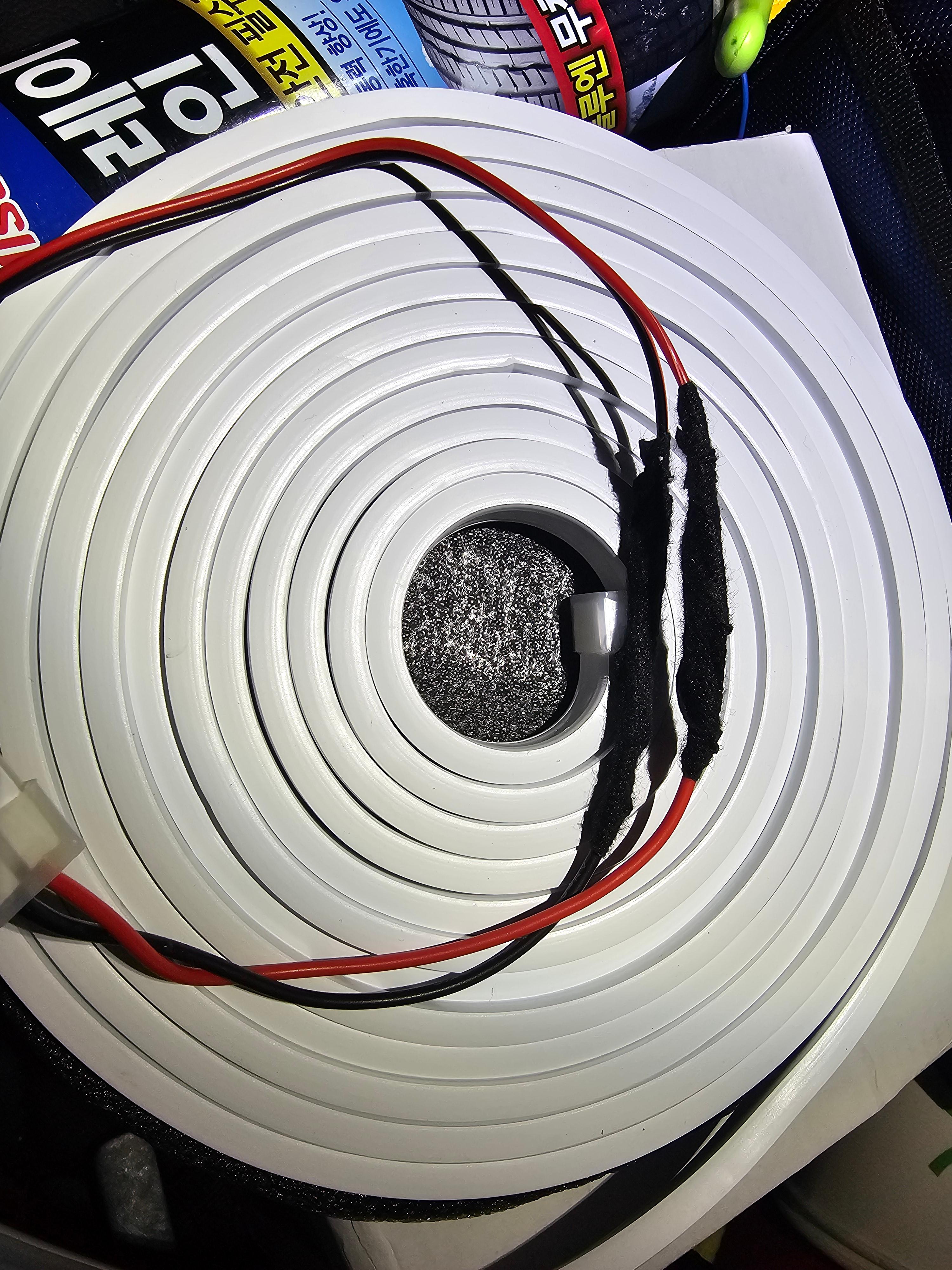

이런식으로 감싸줌.

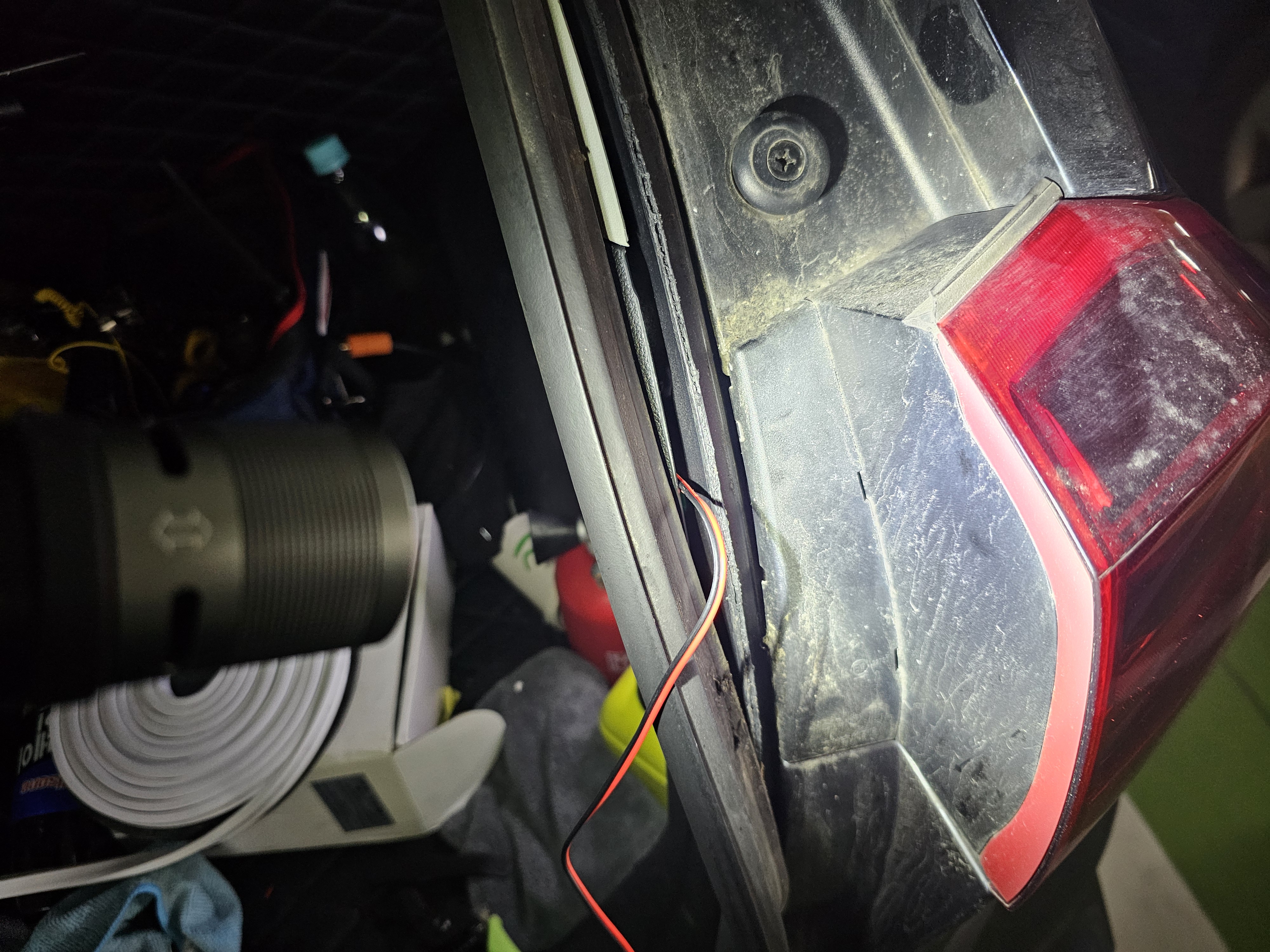

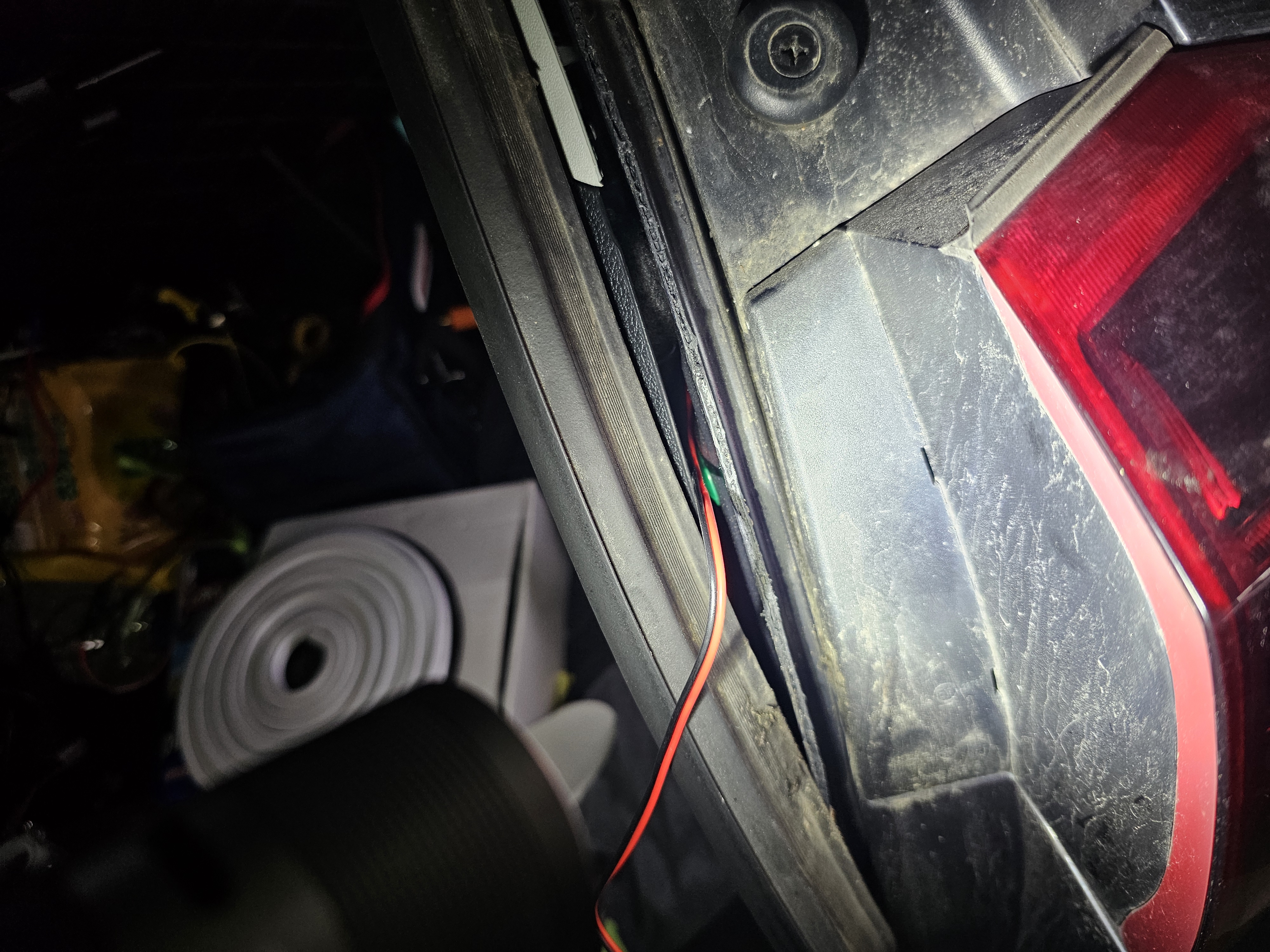

고무패킹을 살짝 빼고 보이는 틈으로 연장선을 밀어 넣는다.

대략 이 위치임

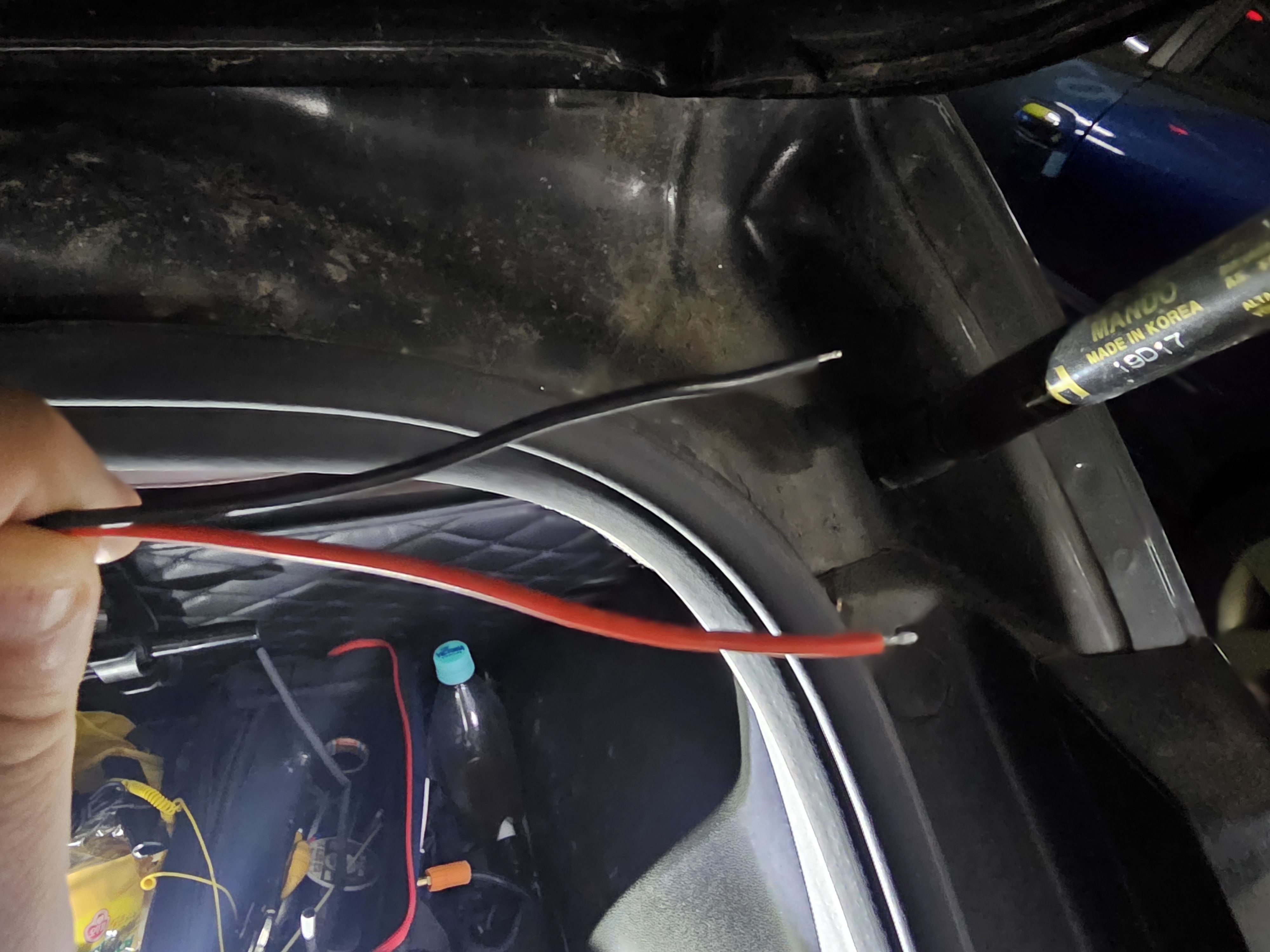

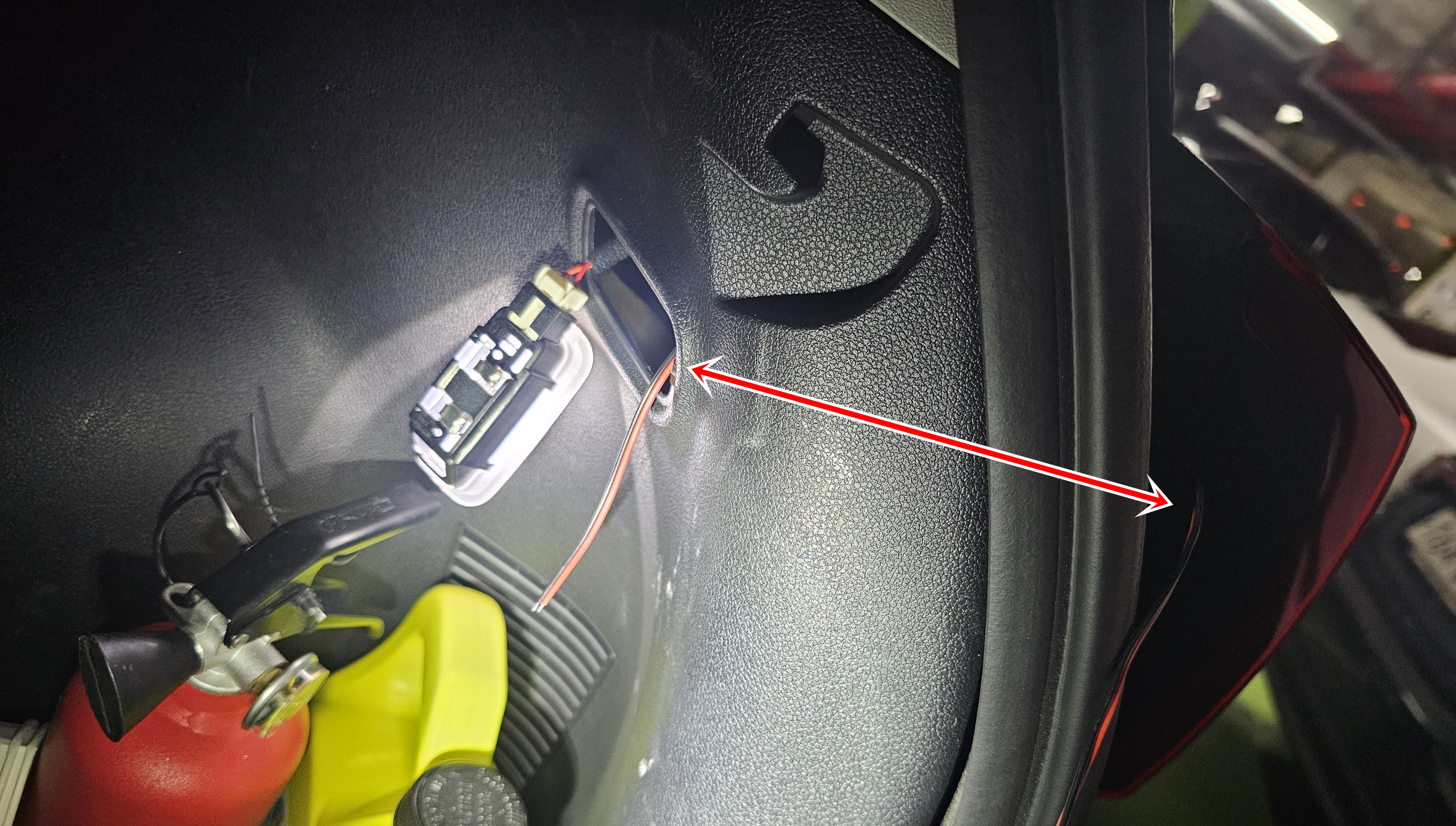

밀어 넣다 보면 이렇게 아까 일자드라이버로 빼두었던 조명쪽으로 전선이 나오게 된다.

이런식으로 들어감. 그리고 나온 전선은 최대한 밖으로 빼야한다. (작업이 용이함)

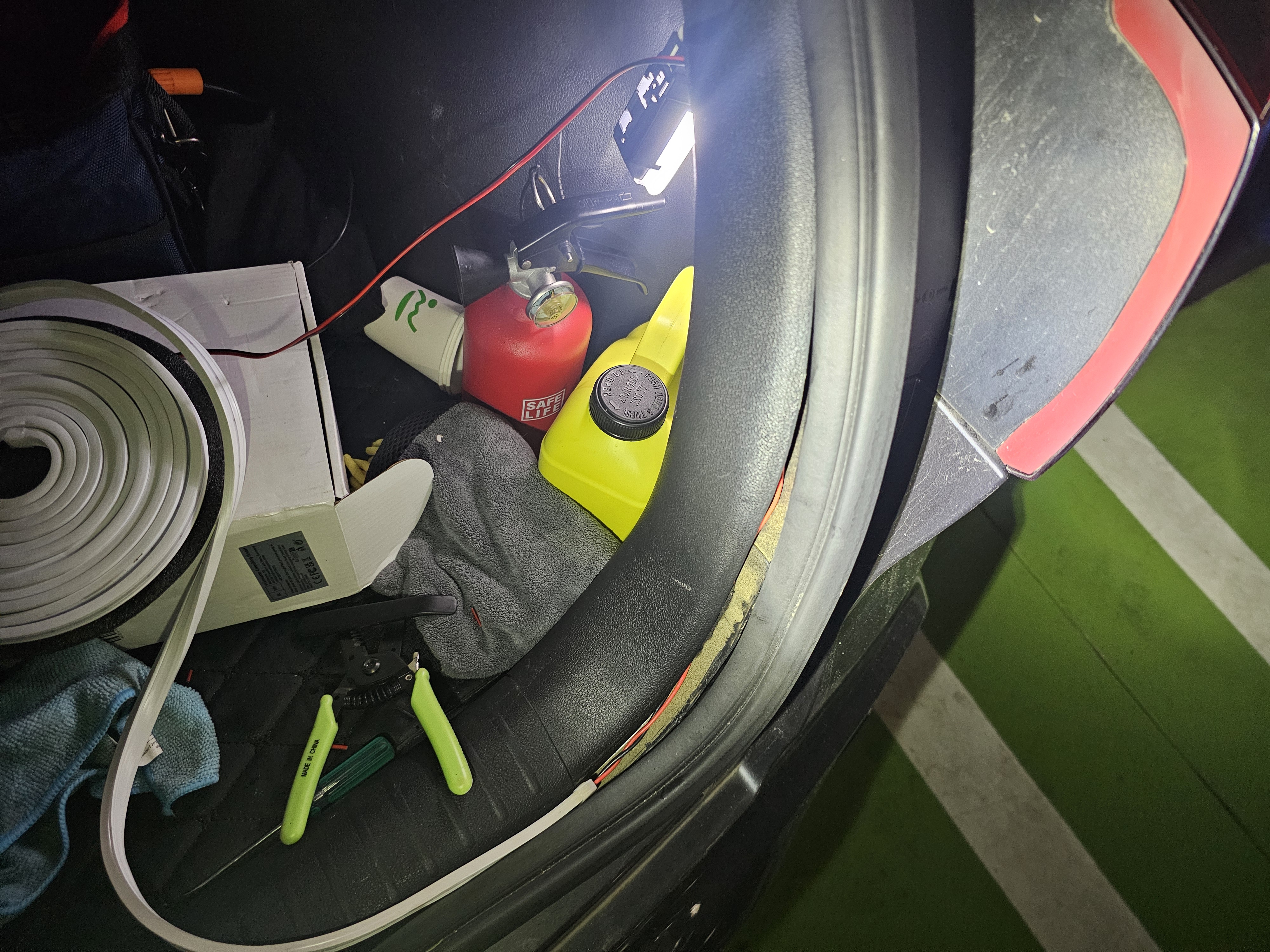

돌돌 말린 면발광다이오드를 풀어주면서 고무 패킹 안으로 밀어 넣는다.
이때 고무패킹은 완전이 뺄 필요 없고 사진과 같이 손가락으로 저정도 들어 올린 후 그 사이로 밀어 넣으면 된다.



쭉밀면서 트렁크 입구둘레를 한바퀴 돌리면 원래 시작한 곳과 만나게 된다.

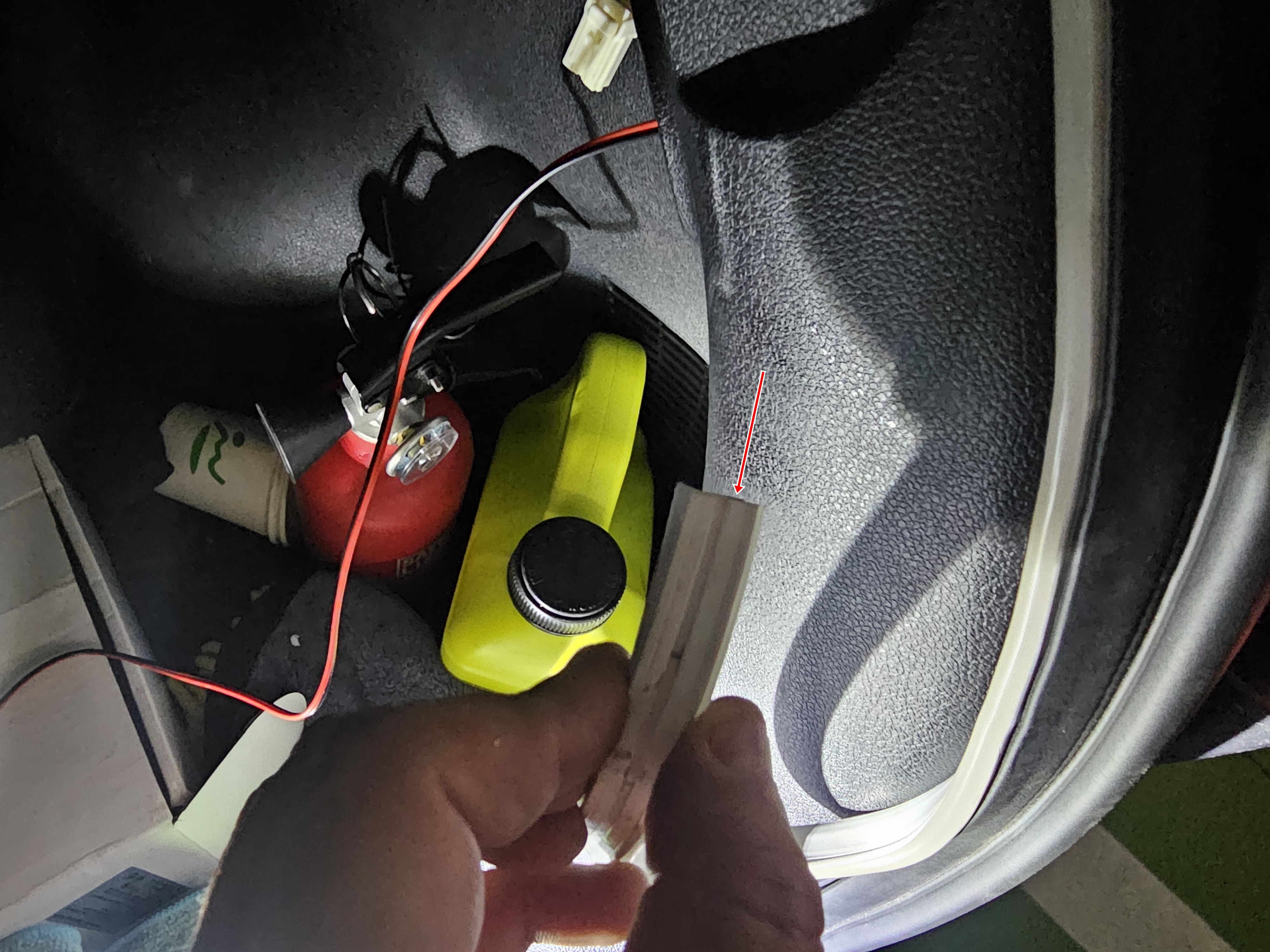

만나는 접점에 맞게 자르면 되는데 자를때 아무곳이나 자르면 되는게 아니고 면 발광다이오드를 보면 저렇게 일정 간격으로 점이 찍혀 있다. 그 점을 잘라야한다.

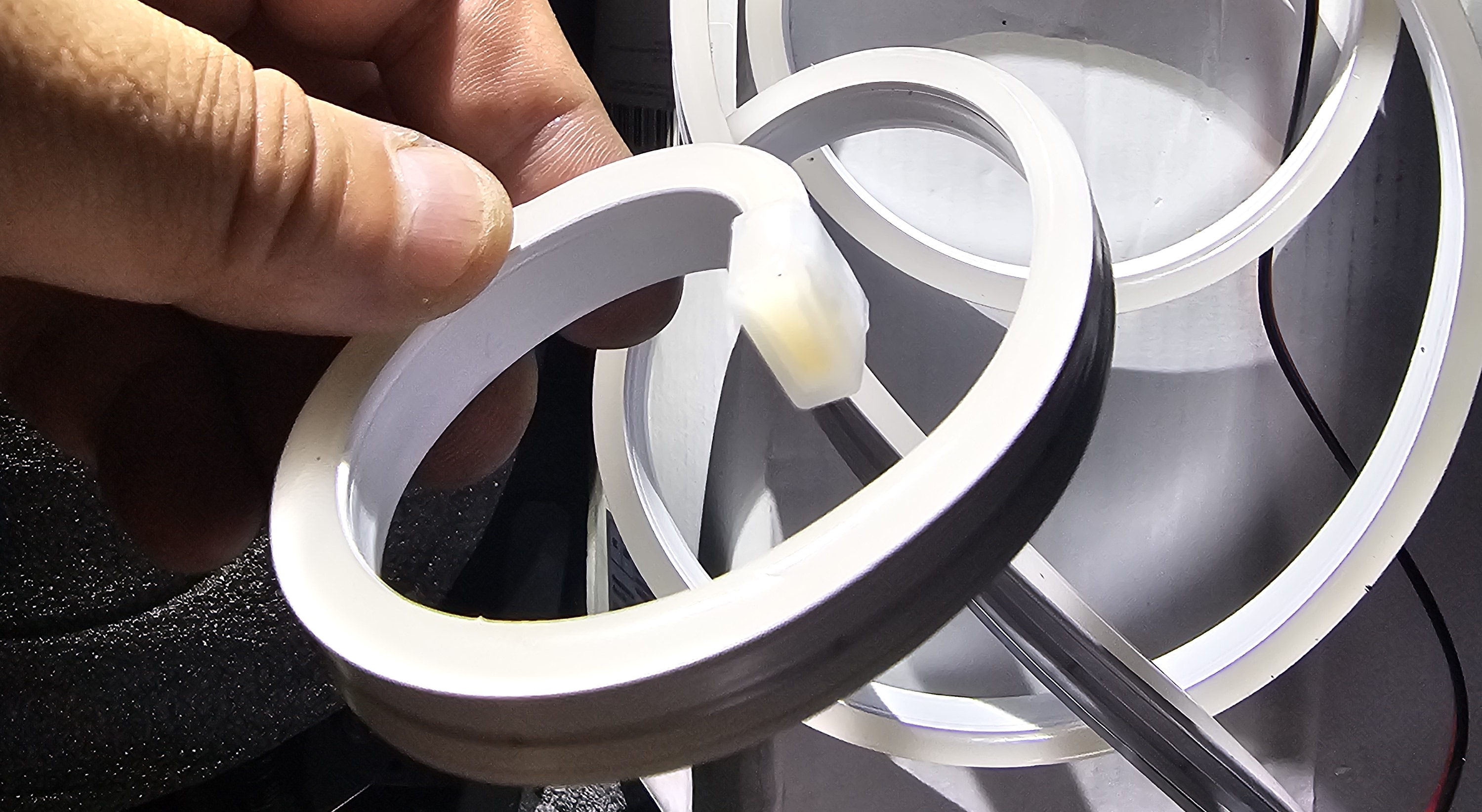

자르면 이런 모습

끝 부분에 전기가 통하기 떄문에, 구성품인 덮개와 투명 실리콘 테이프로 처리해줘야 한다.

처리 해주고 나면 요런모양임. 접점 부분에 맞게 잘 밀어 넣어주자.



그리고 이제 본견적인 전원 연결시간.

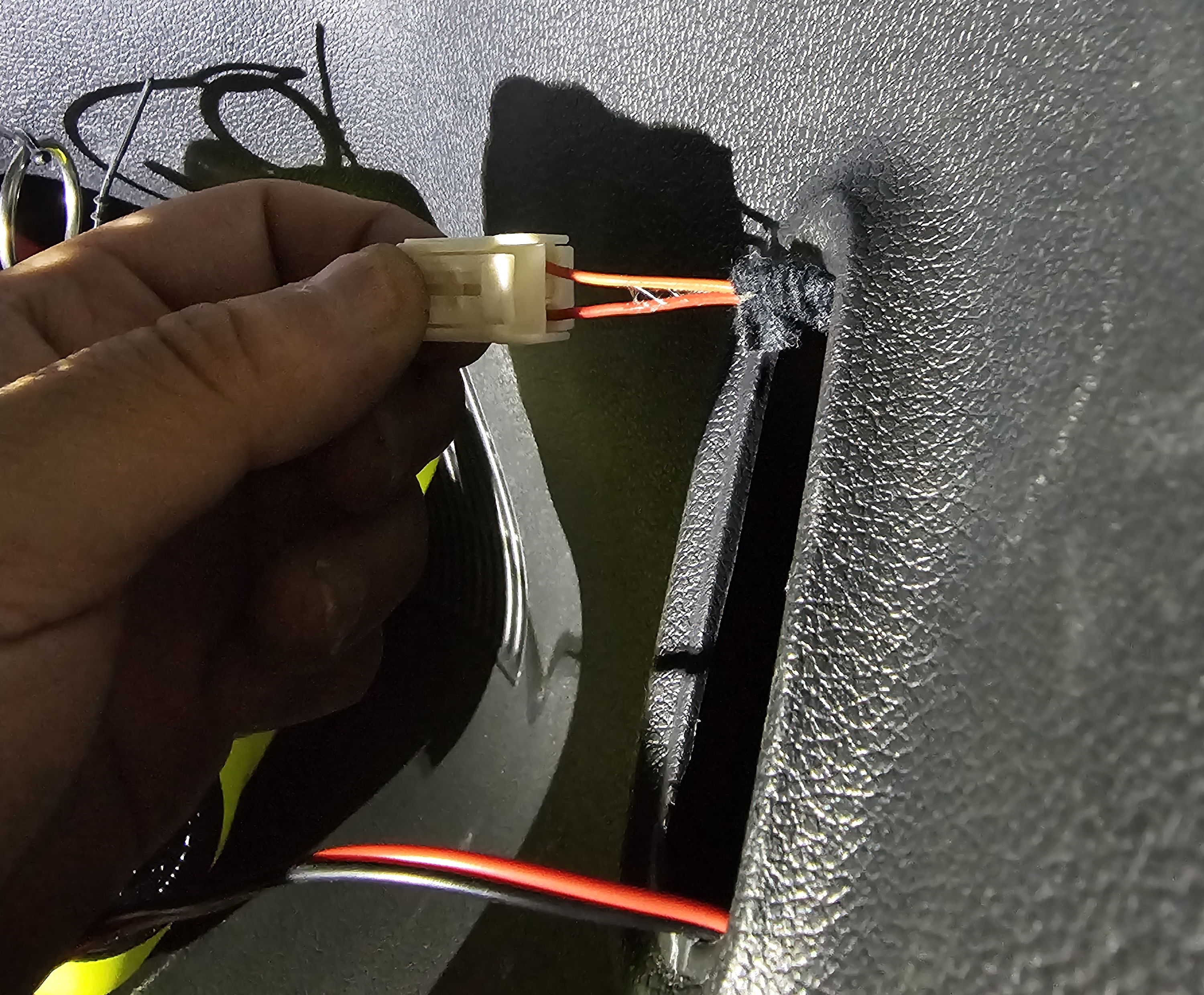

작업을 용이하게 하기 위해 조명이 연결된 플러그를 풀어준다.

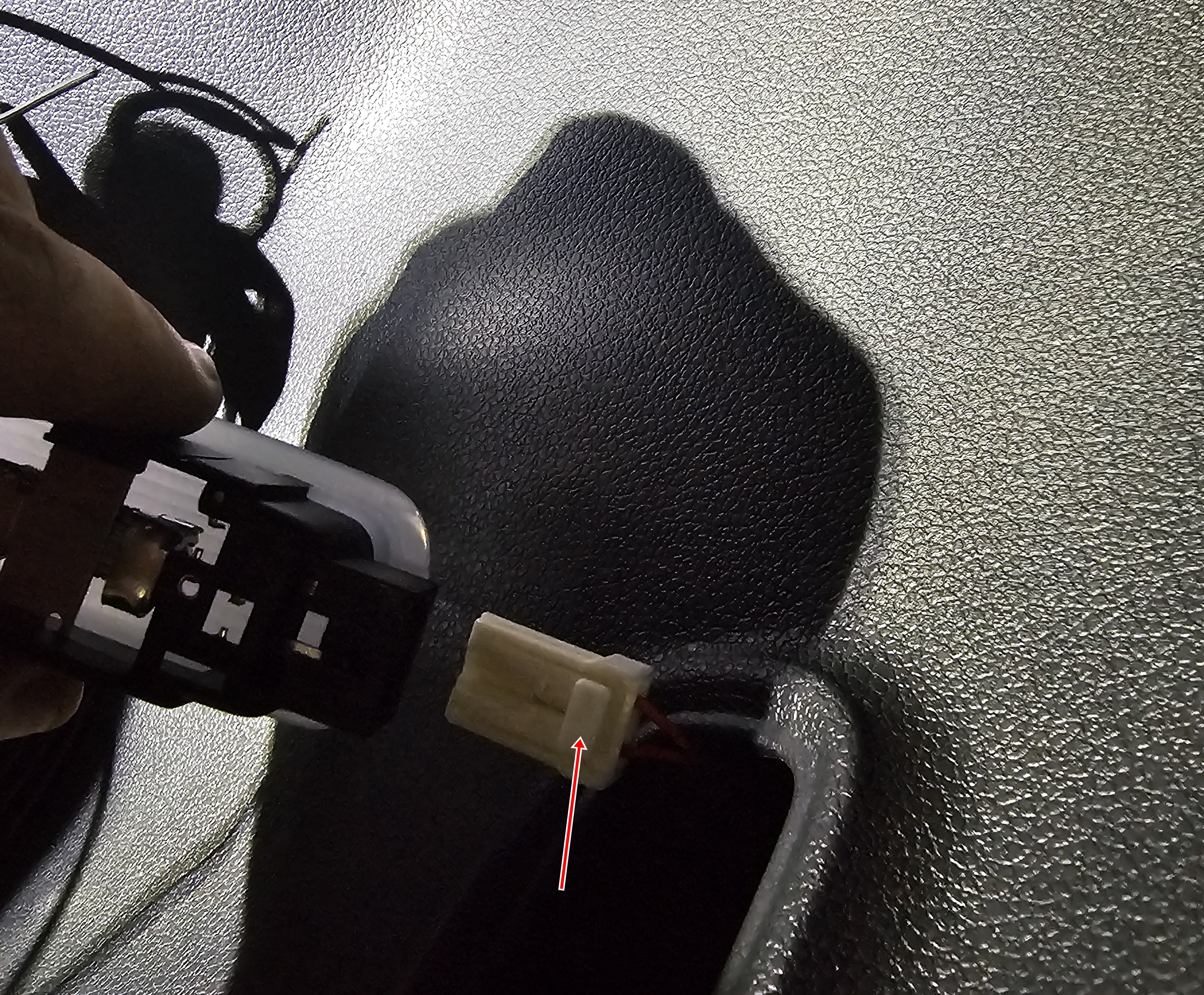

저 하얀색 단자에서 튀어 나온 부분을 눌러주면 쉽게 뺄수 있음.



등색과 적색 케이블에 T자형 접속기구를 연결해야 하는데 선이 정말 짧다.

저게 최대치 이므로 최대한 땡끼고, 검은색 면테이프를 오른쪽으로 밀어서 저 정도가 노출되게 해줘야 한다.

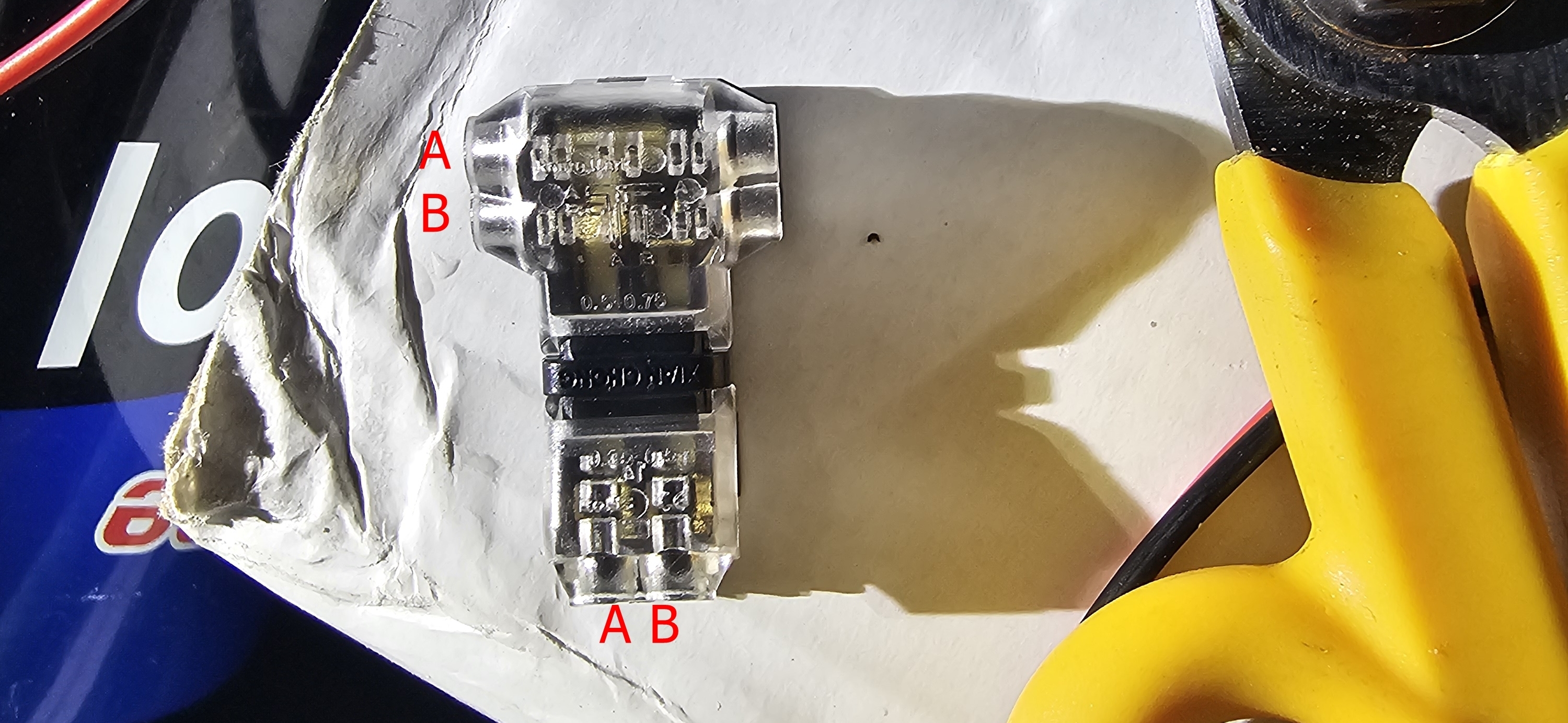

이 T자형 접속기의 구조는 저렇게 생겼다

A는 A끼리 연결되고 B는 B끼리 연결된다. 서로 바꿔 끼우면 쇼트 날수 있으니 반드시 참고해야 한다.

사실 저 투명 플라스틱에도 각인 되어 있긴 한데 잘 안보인다.

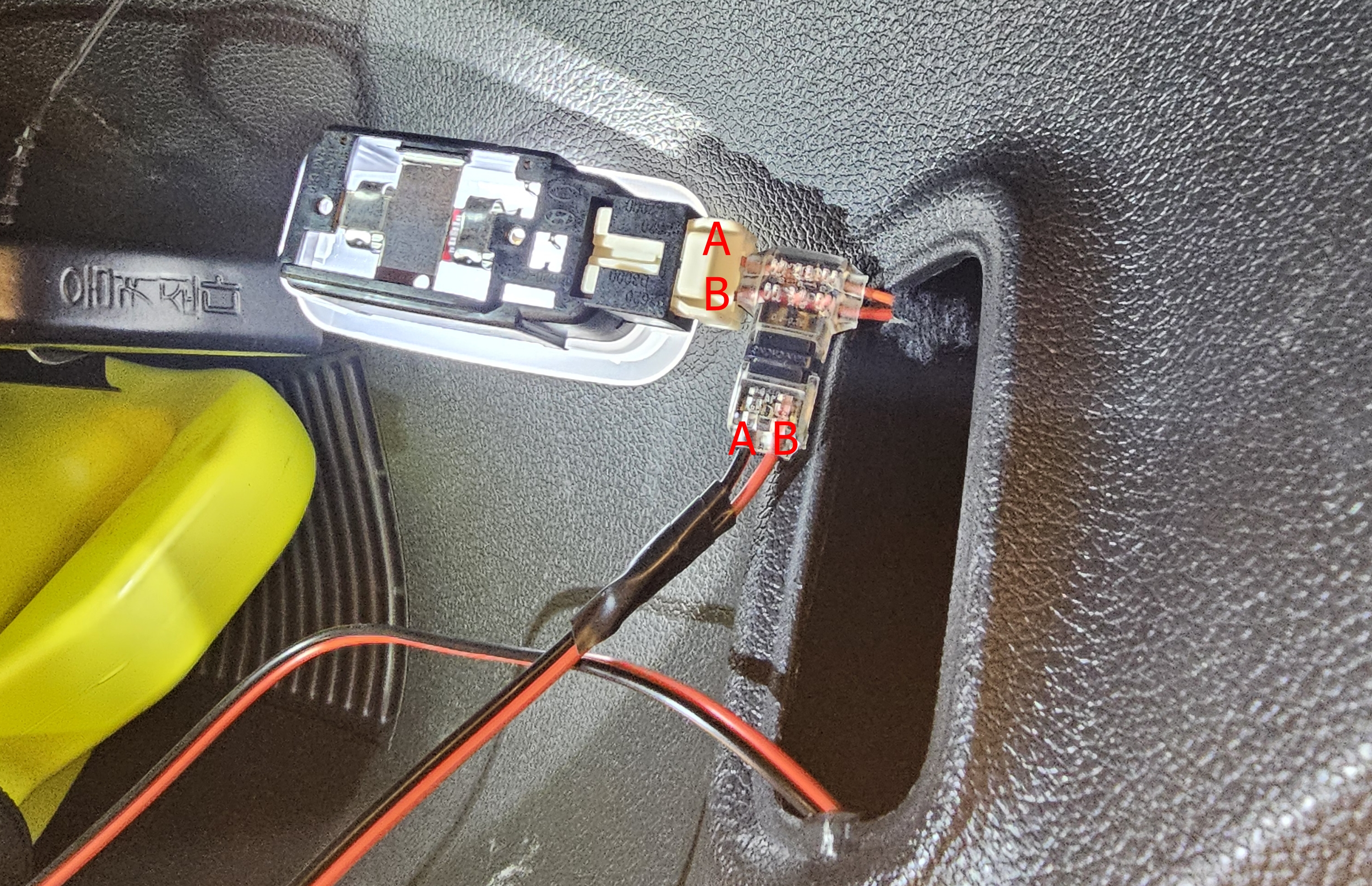

구조상으로 이렇게 연결됨

면 발광다이오드 연장선의 경우 흑색과 적색으로 되어 있고, 차량 케이블의 경우 등색과 적색으로 되어 있는데 어떻게 색을 정확하게 구분하냐 물어볼수 있는데, 보통 같은색이 있으면 그 색은 같은거임.

저기선 적색이 같기 때문에, 연장선의 흑색과 차량의 등색이 같다고 판단했음.

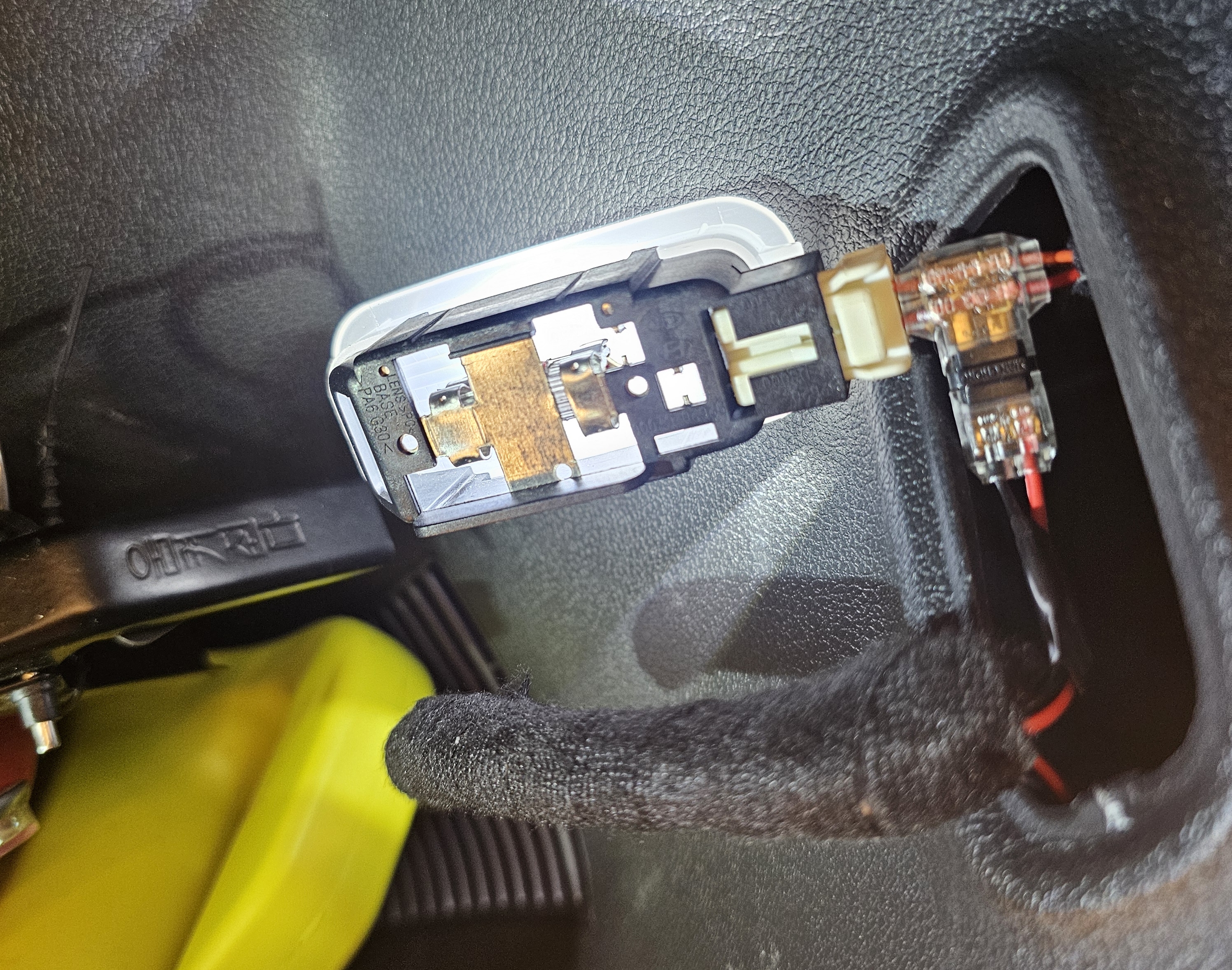

그래도 혹시 모를 쇼트를 방지하고자 T자형 접속기 연결시 윗부분에 있는 등색 + 적색부분을 먼저 연결하고 (롱노우즈 등으로 눌러줘야함), 하단에 있는 흑색과 검정 연결시 끝까지 밀어넣고 닫는 뚜껑을 살짝만 눌러서 불이 들어오는지 확인후에 완전히 눌러줬다. 불이 안들어오면 선 방향이 바뀐것이므로 바꿔서 다시 넣어주면 되니까...

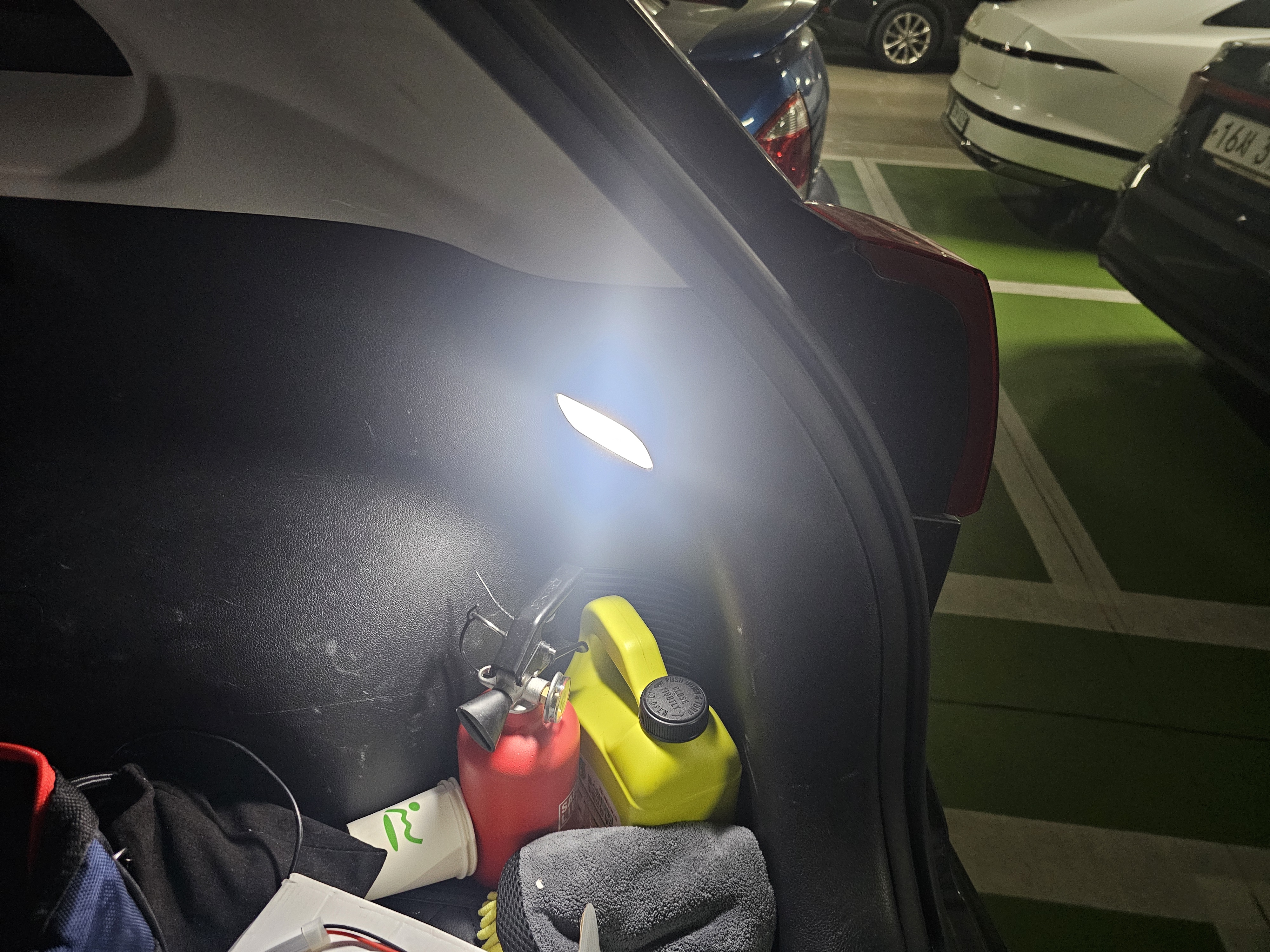

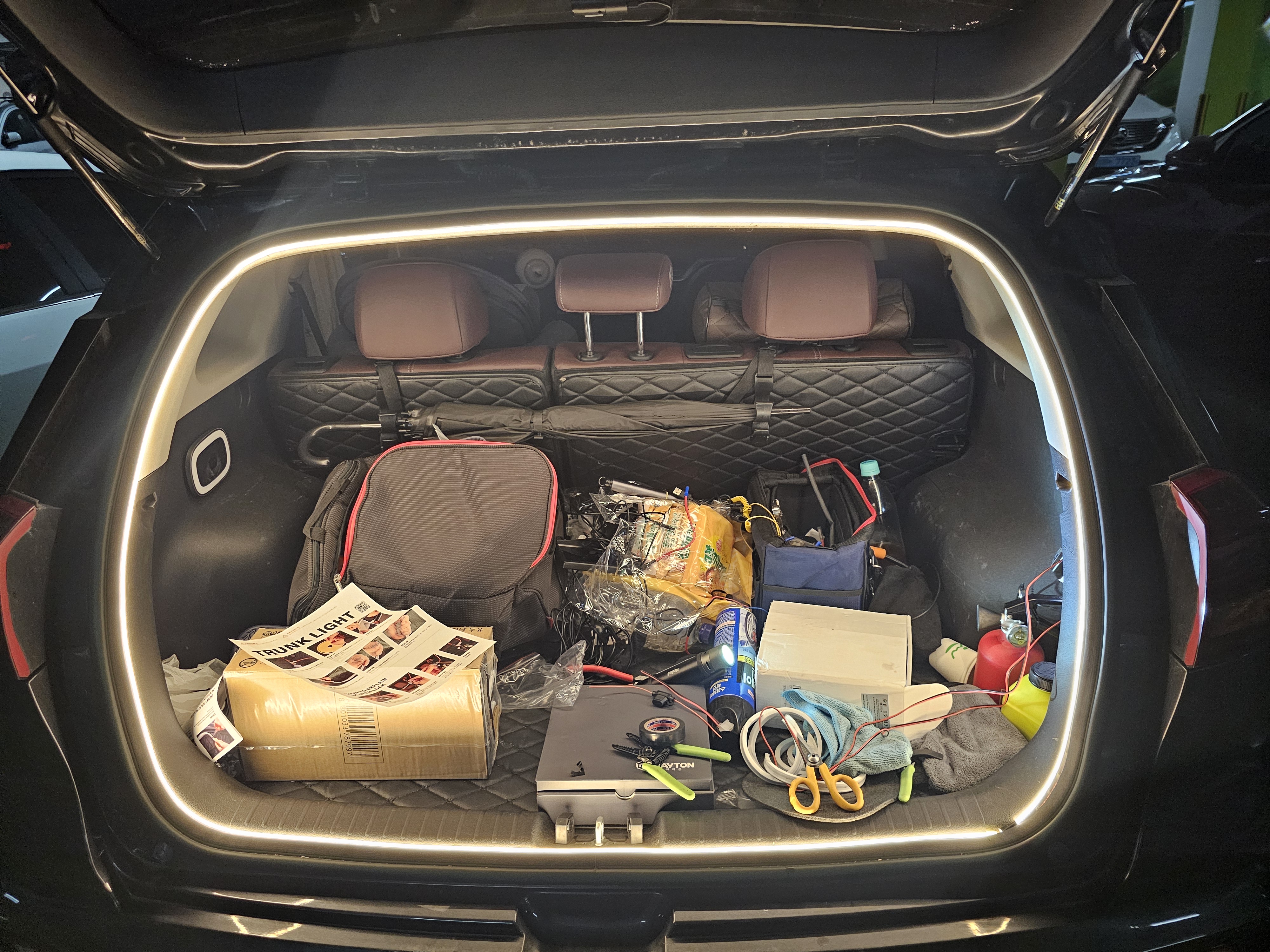

확인해보니 불이 이렇게 잘 들어옴.

나는 웜 화이트로 샀는데, 완전 하얀색 보다 따뜻함이 가미된 이 색 사길 참 잘했다고 생각함.

마무리로 긴 연장선을 잘 말아준뒤 면 테이프로 감싸주고 구멍 안쪽으로 밀어 넣은후 재 조립하면 끝



이로서 갬성 한 스푼 추가함.

작업 난이도는 하급인데, 트렁크 입구 한바귀 뻉 둘러서 면 발광다이오드를 고무패킹으로 넣을때 좀 힘듦.
