RCA to AUX 케이블 제작

:: 준비물

납땜 스테이션 (납, 인두기, 인두기 거치대 등)

AUX 커넥터 x 1

RCA 커넥터 x 2

마이크 케이블 x 1



앰프쪽이 RCA 이고, AUX 쪽이 PC 또는 스마트폰이이 된다.

AUX에서 입력을 받아서 RCA 로 넘겨주는 케이블임



RCA 는 Signal (+) 와 GND(-) 밖에 없음



RCA 2개의 커넥터의 GND(-) 끼리 묶어서 AUX의 GND(-) 와 연결

RCA 1개의 Signal(+) 와 AUX 의 1번에 연결

RCA 1개의 Signal(+) 와 AUX 의 2번에 연결

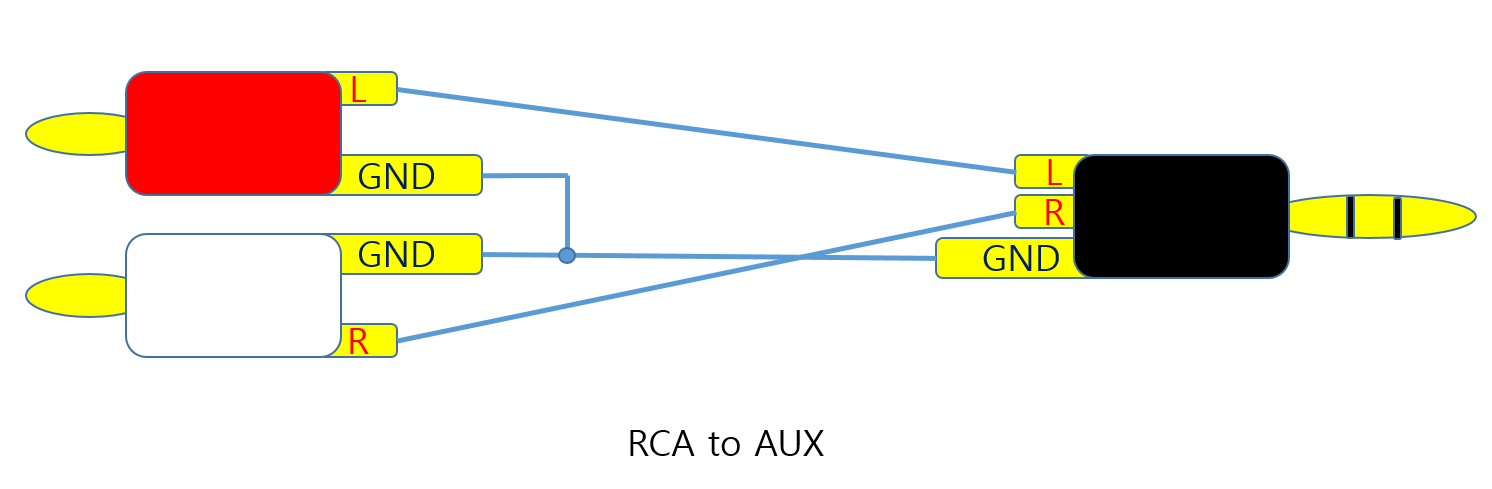

그림으로 그리면 이런식임

GND 는 GND 끼리 묶어주고 , L과 R만 나눠서 연결해주면 된다.

Y로 나뉘는 부분에 열수축 튜브를 넣어주면 끝



이번 작업에 사용한 부속

COMS 금도금 메탈 RCA 수  * 2개

COMS 금도금 메탈 AUX 3핀 수 * 1개

MKII OFC 케이블 2m

무연 은납  (은 3%함유)

열수축 튜브
