통신설비기능장 서브넷마스크 (SM) 정복하기

:: 통신설비기능장 서브넷마스크 정복



통신설비기능장 실기시험에 딱 맞게 설명을 해드립니다.

1. 기능장시험에서 SM(서브넷마스크) 의 형식은 255.255.255.XXX 로 나옵니다. 2. 따라서 XXX 에 들어가는 숫자를 찾으면 됩니다. 3. XXX들어가는 숫자를 찾으면 호스트 갯수(IP 범위)는 자동적으로 나옵니다. 4. 반대로 호스트 갯수(IP 범위)가 나오면 XXX에 들어가는 숫자가 나오게 됩니다.

XXX에 들어가는 숫자는 8비트로 이루어져 있습니다.

각비트는 2의 승수가 됩니다.

즉, 이러한 구조를 갖고 있습니다.

8개의 비트중

네트워크부분은 앞쪽 (128의자리) 부터 시작하여 뒷쪽 (64,32,16) 쪽으로 채워지고

호스트(단말)부분은 뒷쪽 (1의자리) 부터 시작하여 앞쪽 (2,4,8,16) 쪽으로 비트가 채워진다고 생각하면됩니다.



그리고, 문제에 네트워크 개수나 단말의 수가 나왔을때, 이 수를 커버 할수있는 2의 승수를 찾으면 됩니다.



8개의 비트중

단말부분의 비트를 채우면, 남는 나머지비트가 네트워크 비트가 되는것이고

네트워크 부분의 비트를 채우면, 남는 나머지 비트가 단말 비트가 되는 것입니다.



네트워크에서 나온 숫자는 255.255.255.XXX 에서 XXX부분에 넣으면 됩니다.



문1) 8개의 네트워크를 가졌을때, 첫번째 네트워크의 마지막 IP?

8개의 네트워크라고 했습니다. 이 수를 커버할수 있는 2의 승수는 몇일까요?

2의 3승이 8이니까, 3승이겠죠?    3승이니 3비트 입니다.

네트워크 부분은 앞쪽부터 채운다고 했으니  다음과 같이 됩니다

네트워크 앞쪽 3자리를 채우면 128의 자리 , 64의 자리, 32의 자리 1개씩 총 3비트가 입력이 됩니다.

입력된 비트의 자리수를 더합니다.  128+64+32 = 224

이 숫자가 서브넷에 들어가는 숫자입니다. 고로 서브넷은 255.255.255.224 가 됩니다.



그리고 네트워크에 해당하는 비트가 입력되지 않은 나머지 5비트가 호스트(단말)의 수 = IP범위 가 됩니다.

5비트이니 2의 5승을 하면 32가 나옵니다. 1개의 네트워크당 총 32개의 IP가 할당이 됩니다.



여기서 IP할당 법칙이 있는데, 맨 처음IP 와 맨 마지막 IP는 장비에 부여할수 없습니다.

네트워크 자신IP 와 브로드캐스팅용 IP이기 때문입니다.

따라서 맨 처음과 맨 마지막을 제외한 IP가 실제 부여할수 있는 IP 인 것입니다.



IP는 0번부터 시작하고, 32개의 IP가 있으니 범위는 0~31 까지 입니다.

맨 처음과 맨 마지막은 못쓴다고 했으니, 실제 부여가능한 범위는  1~30 까지 입니다.

첫번째 IP는 XXX.XXX.XXX.1 이며 ,  마지막 IP는 XXX.XXX.XXX.30 이 되는 것입니다.



문2) 100개의 단말을 수용할수 있는 최소의 네트워크를 구성했을때 첫번째 네트워크의 마지막 IP는?

이번에는 단말의 갯수를 알려줬습니다. 역시 2의 몇승이 100개를 커버할수 있는지를 생각하면 됩니다.

저 위에 자리수만 봐도 알수 있습니다만. 2의 6승은 64여서 100개를 커버할수 없지만 2의 7승은 128이라

커버가 가능합니다. 고로, 7승이 답이 됩니다.



호스트(단말)의 수를 계산했으므로, 이제는 뒷쪽부터 1비트씩 총 7비트를 채워 나갑니다.

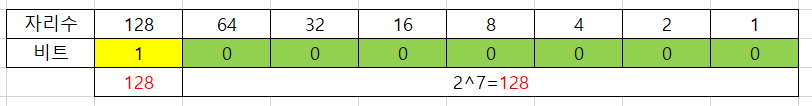

위 표와 같이 나올겁니다.



호스트(단말) 7비트를 제외하고 남은 1자리가 네트워크가 됩니다.

네트워크 비트는 128의 자리에 1비트 라서 128이 나왔습니다.  고로 서브넷은 255.255.255.128 이 됩니다.

호스트(단말) 이  7비트 2의7승 = 128이 나왔기 때문에, 네트워크당 IP의 갯수는 128개이며,

첫번째 네트워크는 0~127 이 범위입니다.



첫번쨰와 마지막은 사용안한다고 했으니, 실제 부여되는 범위는 1~126이 됩니다.

두번쨰 네트워크는 128~255가 범위입니다. 역시 처음과 끝은 사용안하니 실제 부여되는 범위는 129~254 입니다.



참 쉽죠??
